匝间冲击耐压试验仪的使用方法

  匝间冲击耐压试验仪(别称:匝间冲击耐压测试仪)是采用匝间脉冲进行耐压试验的设备。那么下面匝间冲击耐压试验仪怎么使用呢,来和武汉合众电气一起来看看。

  从包装箱中分别取出上机箱、下机箱,将上机箱按放在下机箱上。

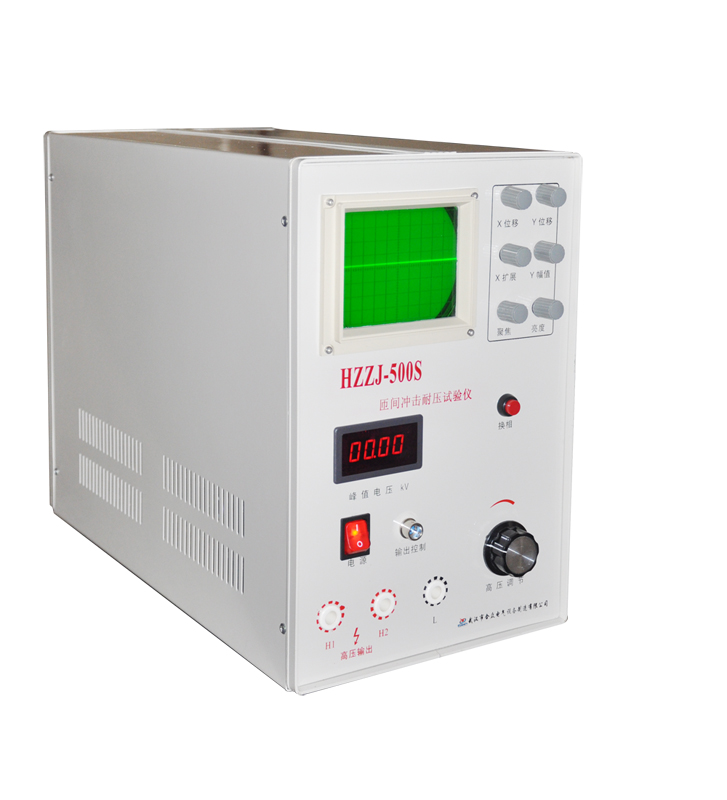

匝间冲击耐压试验仪
  取出上机箱与下机箱联接线,将联接线一头插在上机箱后面板上,一头插在下机箱上。(注意联接线插头上下机箱位置要正确插入)。

  取出电源线与下机箱后面板联接电源。

  取出脚踏开关与上机箱高压输出控制插座联接。

  取出三根输出线,与下机箱高压接线端子联接。再接上试品。

  合上电源开关,电源接通(内带指示灯亮)在示波屏上可看到一条水平亮线(扫描线)如水平线不在正中位置可调节Y位移旋钮。

  此时根据示波屏显示的扫描线亮度,调节聚焦旋钮、亮度旋钮,使之亮度适中,扫描线清晰。

  请将高压调节旋钮逆时针调到底。

  按下高压启动开关,内带指示灯微亮,自动延时五分钟后,指示灯全亮,此时可进行冲击试验。

  踏下脚踏开关就可以进行冲击耐压试验。根据对产品要求确定试验电压逐渐调节高压调节旋钮(顺时针方向)使冲击电压升到试验电压值。试验结果判别:如匝间绝缘良好,波形重合。如匝间绝缘故障,波形就会错位。(注意此时试验时间不要持续过久)。调整波形请调节Y幅值旋钮、X扩展旋钮、Y位移旋钮、X位移旋钮

  松开脚踏开关,使主电路断开,卸下被试品。如继续试验请按上一条继续进行。

  对各种电机的试验方法,请按照JB/Z294-87交流低压电机散嵌绕组匝间绝缘试验方法,及其他电机试验方法标准执行。试验电压值,请按照有关标准选定试验电压。
