局放仪测量变压器套管局部放电时如何接线

  如我们所知道的,局放仪作为测量电气设备局部放电现象的仪器,可以对很多仪器进行测量。那么局放仪测量变压器套管局部放电时如何接线,我们来和武汉合众电气一起来看。

  变压器或电抗器套管局部放电试验时,其下部必须浸入一合适的油筒内,注入筒内的油应符合油质试验的有关标准,并静止48h后才能进行试验。试验时以杂散电容Cs取代耦合电容器Ck,试验接线如图6-6所示。
局放仪变压器套管接线

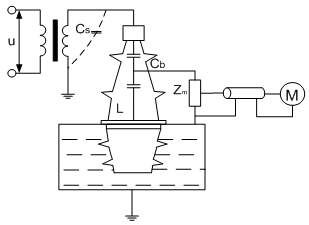

  图6-6变压器套管接线

  Cb-套管电容;L-电容末屏

  以上是局放仪测量变压器或电抗器套管局部放电试验的接线,如果有更多问题,欢迎咨询我们。
