电动机绕组绝缘电阻测量的目的及注意事项

电动机绕组绝缘电阻的目的是:检查绕组绝缘材料受潮和受污染的情况,以及绕组与机壳和三相绕组相间是否短路,以保障电动机的安全运行。

通常绕组的绝缘阻值越大越好。如果绝缘电阻为零,则表明绕组对壳或相间短路,如果绝缘电阻不等于零,但数值很小,也判为不合格。通常要求每伏工作电压1000欧姆,例如额定电压380伏的电动机,其绝缘电阻不得低于0.38兆欧。我们通常测得的电动机绝缘电阻是冷态绝缘电阻,即是电动机不工作时的绝缘电阻。

当电动机运行时,绕组中通过电流总要发热,造成电机温度升高,而温度变化会影响电动机各个部分的电阻,其中绝缘电阻值将随着温度的升高而降低,所以要求一般中小型电动机的绝缘电阻值不低于0.5兆欧。测量大型电动机,除了测量绝缘电阻外,为了判断高压绕组绝缘的受潮情况,还应测量吸收比(也叫吸收系数k)吸收比是指开始用摇表测量起60秒的绝缘电阻R60对15秒的绝缘电阻R15的比值(R60/R15)。通常K≥1.3;可认为绕组绝缘干燥。(受潮的绝缘物或者有缺陷的,一般吸收比接近1)。

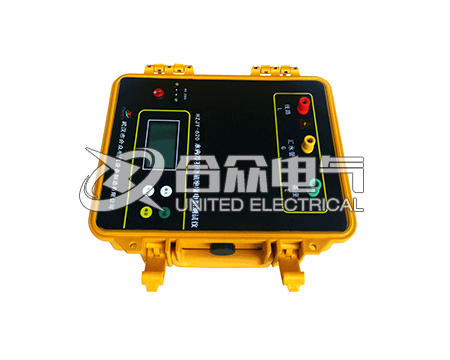

发电机绝缘测试仪

测量电动机的绝缘电阻还应注意以下事项:

1、测量绝缘电阻前,应将所测电动机的电源切断并短路放电,以确保人身和仪表的安全。这里有两种情况需注意:

㈠单相电容电动机需拆掉电容连线;

㈡变频器、软启动器,可控硅等非机械触点(软开关)控制的电动机需将其绕组接线与上述电气控制设备完全脱离,以免损坏上述控制设备。

2、断电后,带负载测量电动机的绝缘电阻时,要等待惯性运转的电机完全停止后方可进行。

3、对于额定电压为3000伏及以上的电动机,每次测量绝缘电阻后,应使绕组与机壳连接一段时间,1000Kw以下不少于15秒,1000kw以上不少于1分钟。
