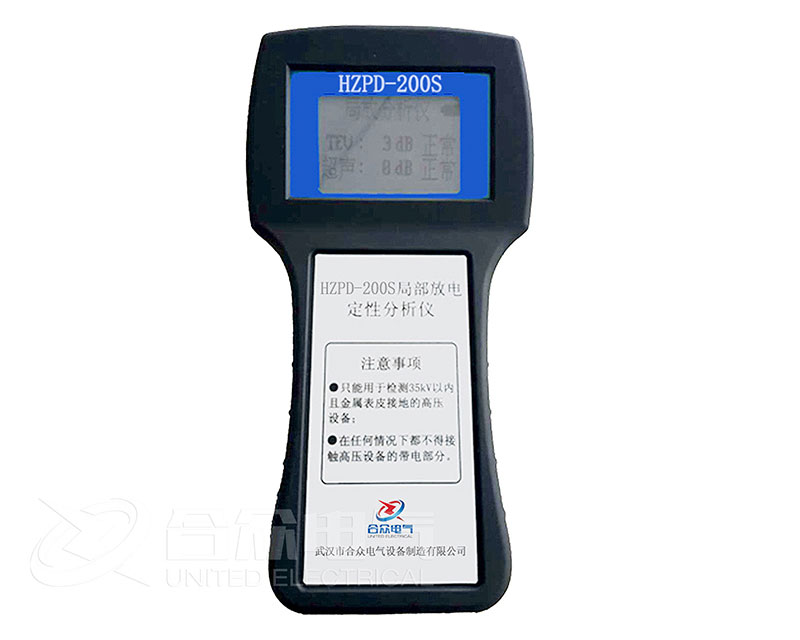

开关柜局部放电定性分析仪 HZPD-200S

开关柜局部放电定性分析仪,适用于大批量开关柜绝缘状况的快速检测和故障开关柜的排查。同时可以使用超声波法,对开关柜进行测量。

  • 检测过程不必停电,不需要提供高压测试电源;

    两种测量模式(传感器),提供快速、实时、准确的局 放测量;

    内置式智能系统,LED直观显示,操作简便;


注:
拨打免费服务热线400-027-8848,获取更多详情价格、技术支持服务!
  • 点击在线咨询
  • 专业权威检测合格证书
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

开关柜局部放电定性分析仪 HZPD-200S,为快速测量开关柜局放提供了可能,通常测试一台开柜只需要10秒。适用于大批量开关柜绝缘状况的快速检测和故障开关柜的排查。同时可以使用超声波法,对开关柜进行测量。

操作简单、使用方便,测量全过程由单片机控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。

二、功能特点:
1、可以预先发现开关柜是否存在局部放电,确保开关柜运行安全有效;
2、无需接触开关柜带电部分,测试安全快捷;
3、检测过程不必停电,不需要提供高压测试电源;
4、检测一次,即可对开关柜进行有效判别,可以建立开关的柜状态数据库;
5、数字液晶测量显示;
6、内置式智能系统,操作简便;
7、操作安全可靠,保证使用人员的安全,不需要其他辅助手段。

三、可检测分析项目:

1、空气隔离空间的放电(母线与其支撑窗口之间等)
2、表面放电(在支撑绝缘体处或母线绝缘表面附近)
3、造成损坏性的电晕放电
4、绝缘真空处的火花
5、绝缘终端和连接设备的绝缘问题
6、非充分的电气连接(悬浮电压)
7、有缺陷的电流互感器和电压互感器
8、输入母线套管

产品参数

TEV测量



超声测量



传感器

内置式

传感器

内置式

测量带宽

3MHz-70MHz

测量带宽

40 kHz ± 1 kHz

测量精度

± 1 dB

测量精度

± 1 dB

测量范围

0-60dB

测量范围

0-30dB

测量结果显示方式

液晶数字显示

电池电量显示方式

液晶右上角电池图形指示

正常工作温度范围

-10 to + 65℃

供电方式

12V内置式2000mAh锂电池

尺   寸

235 x 120 x 100 mm

重   量

0.8kg

产品彩页
产品附件
产品图集
产品证书
售后保障

我们将严格按照《质量及售后服务承诺书》执行相关产品售后服务,我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标,制定了"规范管理制度,严格过程控制,保证产品质量,服务顾客满意"的质量方针,多年来坚持"用户第一"的原则,构建良好的销售、售后服务体系,为客户提供更优质的售前、售中及售后服务!


我们的售后服务承诺是:“3个月内包退,1年内包换、3年免费维修,终身维护”。在未来的日子里,我们将一如既往的坚持三类星级服务!

注:产品详细信息以实物为准,请购买前与销售人员进行确认,具体型号参数请参考说明书。

本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。

如有任何疑问,欢迎致电:400-027-8848。

产品视频

TEV测量



超声测量



传感器

内置式

传感器

内置式

测量带宽

3MHz-70MHz

测量带宽

40 kHz ± 1 kHz

测量精度

± 1 dB

测量精度

± 1 dB

测量范围

0-60dB

测量范围

0-30dB

测量结果显示方式

液晶数字显示

电池电量显示方式

液晶右上角电池图形指示

正常工作温度范围

-10 to + 65℃

供电方式

12V内置式2000mAh锂电池

尺   寸

235 x 120 x 100 mm

重   量

0.8kg
