数字兆欧表测试绝缘电阻值的具体操作方法

现场测试绝缘电阻的操作方法

1、测量步骤

开启电源开关“ON”,选择所需电压等级,轻按一下指示灯亮代表所选电压档,轻按一下高压启停键,高压指示灯亮,LCD显示的稳定数值即为被测的绝缘电阻值,关闭高压时只需再按一下高压键,关闭整机电源时按一下电源“OFF”

2、启动高压后,机内定时器开始工作,一分钟时仪表自动报警5S,此时数值被锁定,便于计算吸收比。

3、接线端子符号含义

测量绝缘电阻时,线路“L”与被测物同大地绝缘的导电部分相接,接地“E”与被测物体外壳或接地部分相接,屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接,以消除表泄漏所引起的误差。测量电气产品的元件之间绝缘电阻时,可净“L”和“E”端接在任一组线头上进行。如测量发电机相间绝缘时,三组可轮流交换,空出的一相应安全接地。

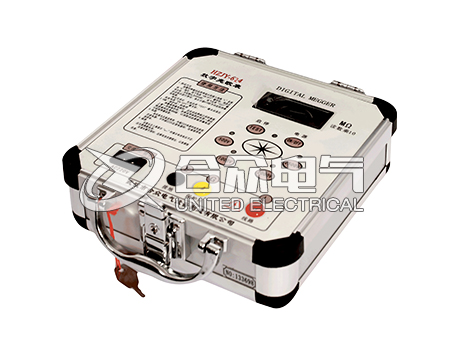

数字兆欧表

数字兆欧表维护保养及注意事项

1、存放保管本表时,应注意环境温度和湿度,放在干燥通风的地方为宜,要防尘、防潮、防震、防酸碱及腐蚀气体。

2、被测物体为正常带电体时,必须先继开电源,然后测量,否则会危及人身设备安全!本表E、L端子之间开启高压后有较高的直流电压,在进行测量操作时人体各部分不可触及。

3、本仪表配有可充电电池组。当机内可充电池组电压低于7.2V时,表头左上角显示欠压符号“←”。提示要及时对机内电池组充电8小时左右,直至面板上充电指示灯变暗以至熄灭。仪表长期不用时,应定期对可充电池组进行充电维护。

4、仪表附件:测试线三根,说明书一份,合格证一张。
