智能型交流耐压实验装置测试方法及注意事项

①一般测量时,当接好线后,先把联接试品的线悬空,升到试验电压后读取空试时的电晕和杂散电流I’,然后接上试品升到试验电压读取总电流I1。试品泄漏电流:I0 = I1 –I’

②当需要精密测量被试品泄漏电流时,则应在高压侧串入GL型高压微安表。

微安表接入试品Cχ高压侧接线图

微安表必须有金属屏蔽,应采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接。

b排除试品Cχ表面影响接线图

③对氧化锌、磁吹避雷器等试品接地端可分开的情况下,也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。但也必须使用屏蔽线。当要排除试品表面泄漏电流的影响,可用软的裸铜线在试品地电位端绕 上几圈并与屏蔽线的屏蔽相联接。

④试验完毕,将调压电位器逆时针回到零,关闭电源开关。

⑤对于氧化锌避雷器等小电容试品一般通过倍压筒内部测压电阻放电即可。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20%以下,再通过配套的放电棒进行放电。待试品充分放电后并挂好接地线,才允许进行高压引线的拆除和更换接线工作。

A、关闭电源开关,面板指示灯均不亮。

B、将调压电位器退回零位。

C、一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。重新进行空载试验并查明情况后可再次升压试验,空载升压时请把倍压桶水晶螺帽拧紧,防止有泄漏。

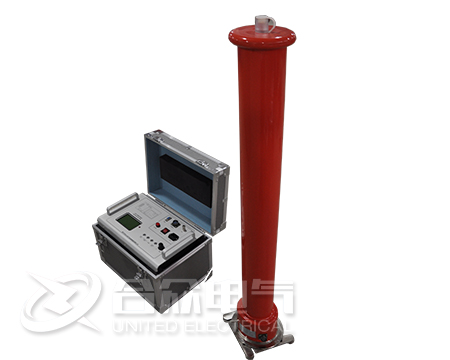

智能型交流耐压试验装置

相关注意事项

1、为确保人身安全,在此反复提醒用户注意控制箱及倍压筒的良好接地以及停机后的试品及倍压筒放电问题。

2、防止异物进入控制箱,如控制箱有风扇时,应经常检查风扇是否正常运转。

3、当倍压筒绝缘筒脏污时请用干布擦净,不可用酒精,汽油等有机类溶剂擦洗。可用洗涤剂清洗绝缘筒表面,等风干后方可使用,运输或不使用时请放入箱内。

4、换保险管时,请按保险管座旁标定的安培数更换保险管。

5、未经允许,请勿开启控制箱及倍压筒,否则会影响产品的保修,自行拆卸厂方概不负责。

6、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
