变频串联谐振耐压试验装置总体介绍

HZBP变频串联谐振耐压试验装置,适用于各种需要交流耐压的场合,既能满足高电压、大容量的产品耐压需求,也能满足小容量、高电压的耐压需求。

  • ·引用标准:GB50150,DL/T 474.4-2006 , DL/T 596-2005, DL/T849.6-2004

    ·核心部件采用进口元器件

    ·智能变频调谐,即可自动调谐

    ·电磁兼容设计合理,保护功能完备

    ·选配不同的电抗器组合,可满足不同的试验要求

注:
更多关于产品购买、技术维护等服务,欢迎致电免费服务热线:400-027-8848
  • 点击在线咨询
  • 专业权威检测合格
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 操作视频
  • 方案

一、产品概述:

变频串联谐振耐压试验装置,适用于各种需要交流耐压的场合,既能满足高电压、大容量的产品耐压需求,也能满足小容量、高电压的耐压需求。

引用标准:GB50150,DL/T 474.4-2006  DL/T 596-2005 DL/T849.6-2004。

变频串联谐振是通过励磁变压器,电抗器形成串联回路(L),然后与被试品(C)并联形成谐振电路,通过调节试验电源的频率使回路电感L与试品电容C产生谐振,从而获取高电压。

变频串联谐振试验装置由变频控制单元、励磁变压器、电抗器、电容分压器、补偿电容器组成。通过改变电抗器的串并联来适用于不同的场合。

变频串联谐振装置广泛应用于电力、铁路电气化、钢铁、机械、冶金、石油、化工等行业,适用于高电压、大容量的容性试品的交流耐压试验。

变频串联谐振装置也广泛应用于10kV、35kV、110kV、220kV、500kV聚乙烯电力电缆交流耐压试验;适用于60kV、220kV,500kVGIS交流耐压试验。适用于大型变压器,发电机组工频耐压试验。

二、产品特点:

对试验电源容量要求小,只需传统工频耐压容量的1/Q,  Q≥30。多种方式供电,方便现场取电;

可靠性高、稳定性好。核心部件采用进口元器件,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完备,能适用于不同的场合;

智能变频调谐,即可自动调谐,扫描谐振频率,也可以手动寻找。系统自动扫描时,从30Hz到300Hz自动扫频,扫频完成后,系统根据扫频结果初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,最后精确锁定谐振频率;

找到系统谐振频率,设备可以按照预先设置的分段试验或单次试验进行自动升压,自动完成试验,并记录试验结果。也可以手动调压,进行耐压试验;

当被试品被击穿的时候,系统失谐,高压消失,对被试品损害小;

保护功能完善。具备零位保护,过压保护,过流保护,闪络保护等功能,保证了系统的可靠性;

配置灵活,选配不同的电抗器组合,可满足不同的试验要求。

产品参数

电压波形

纯正弦波,波形畸变率<1.0%

输出频率

30~300Hz

工作制

连续运行

品质因素

30~80

输入工作电源

单相380/220V±10%,50Hz;三相380±10%,50Hz

环境温度

-10℃~+50℃

相对湿度

<95%,无凝露状况

产品彩页
变频串联谐振耐压试验装置变频串联谐振耐压试验装置变频串联谐振耐压试验装置变频串联谐振耐压试验装置变频串联谐振耐压试验装置变频串联谐振耐压试验装置
产品视频

产品附件
产品附件图

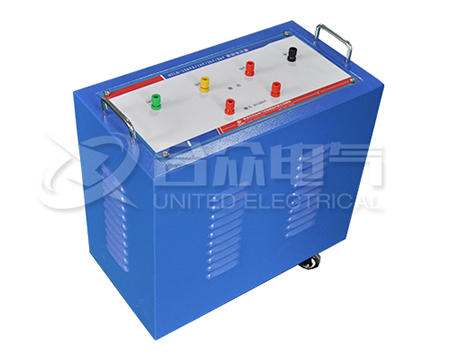

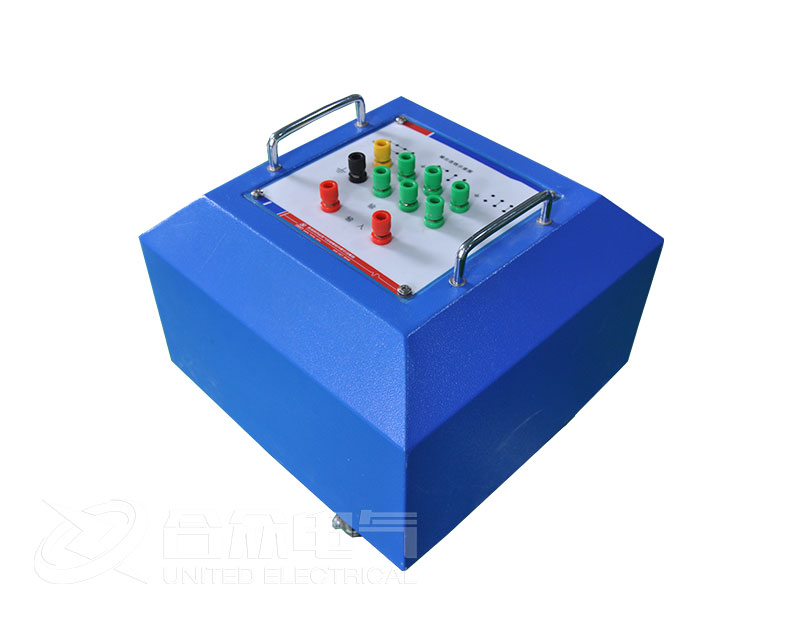

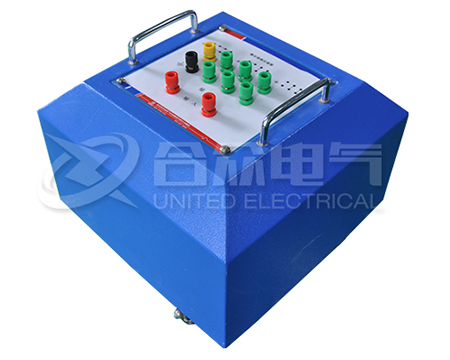

  • 激励变压器激励变压器

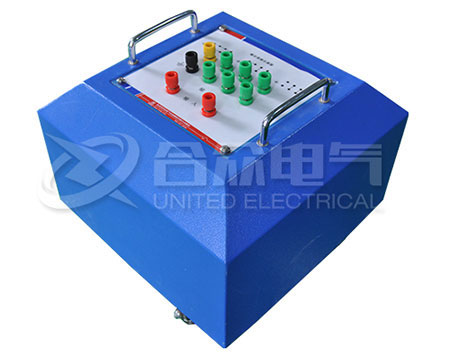

  • 激励变压器激励变压器

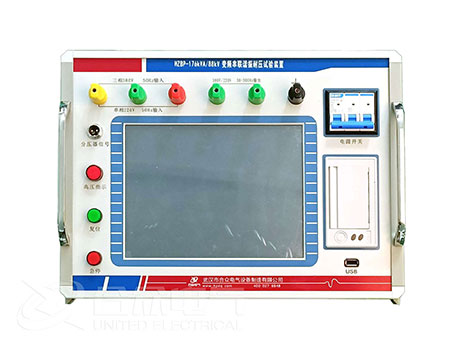

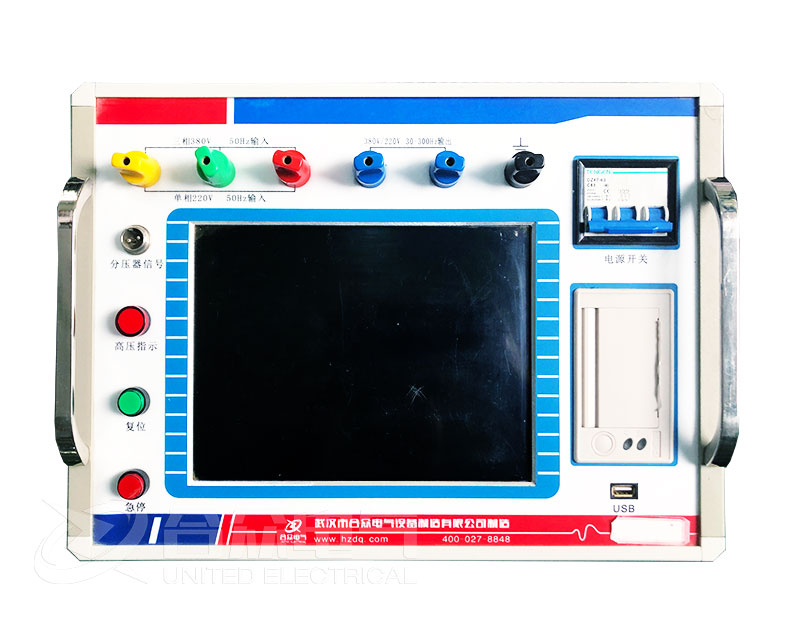

  • 变频电源控制器变频电源控制器

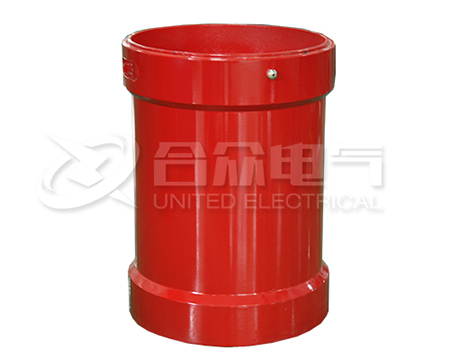

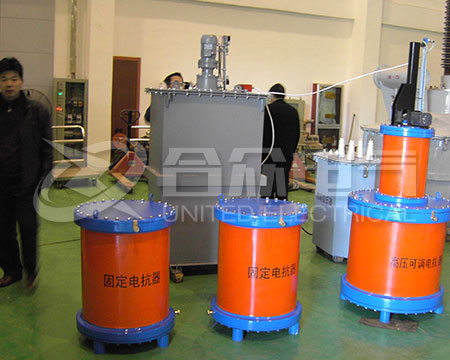

  • 高压电抗器高压电抗器

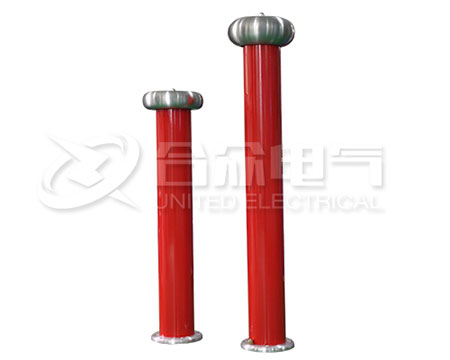

  • 电容分压器电容分压器

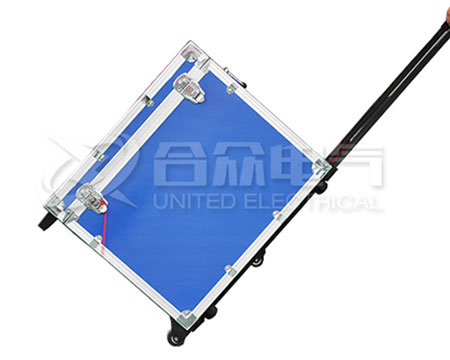

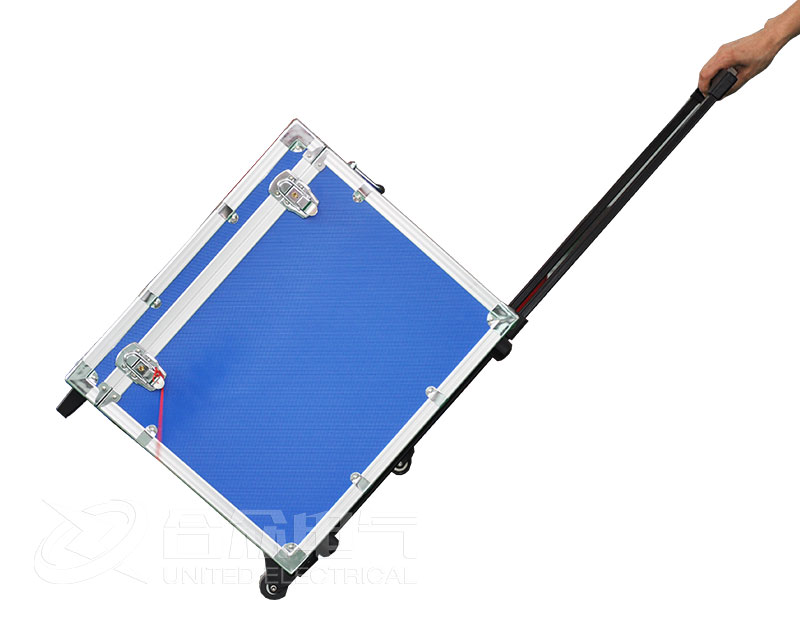

  • 电源便携箱电源便携箱

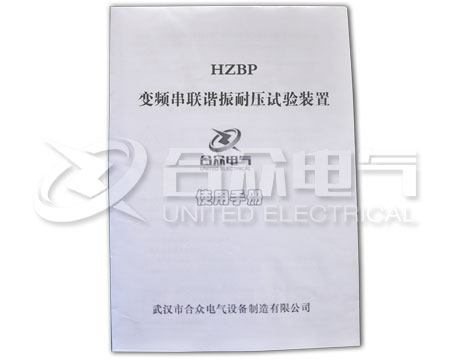

  • 使用手册使用手册
  • 发明专利专利证书
产品细节图

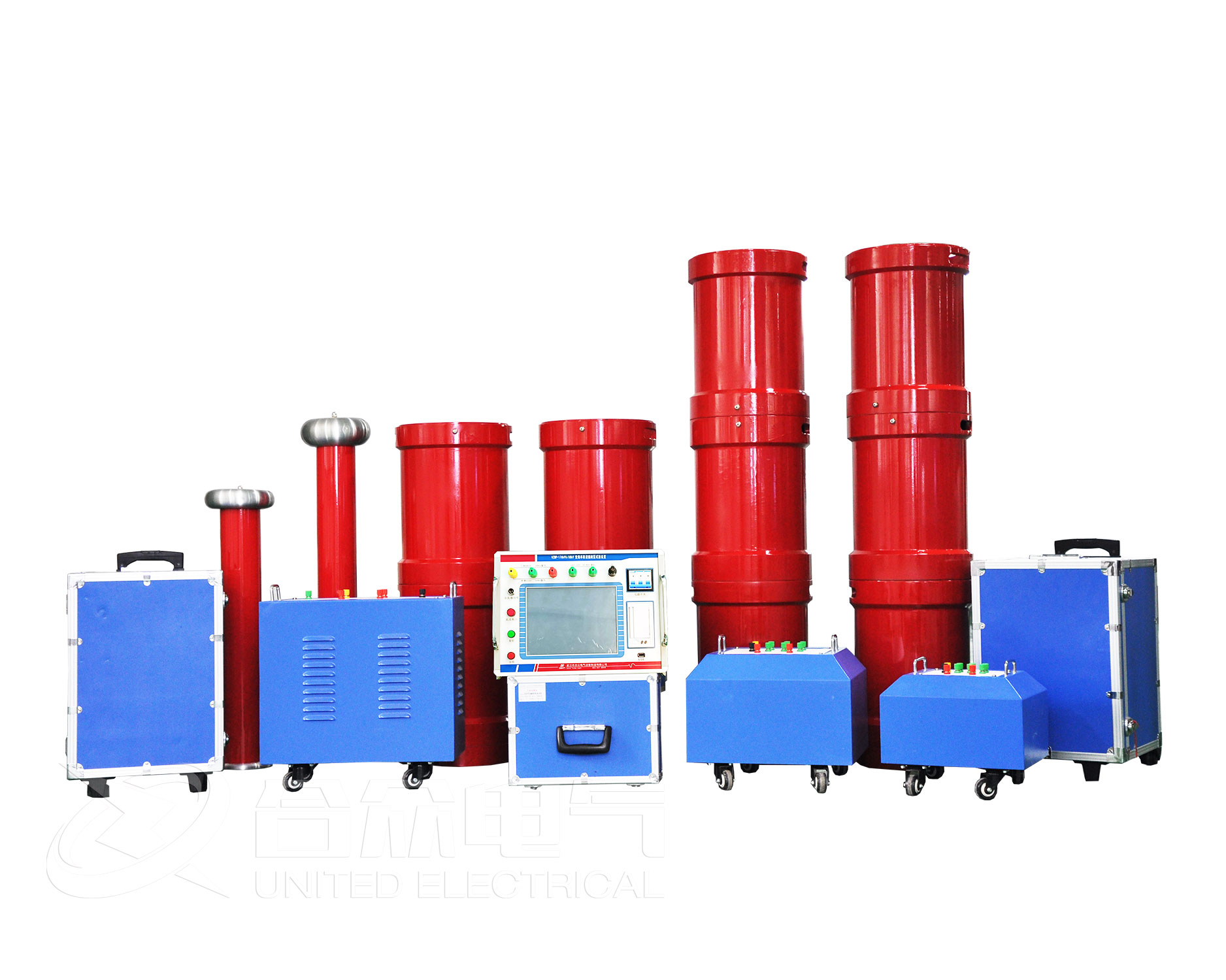

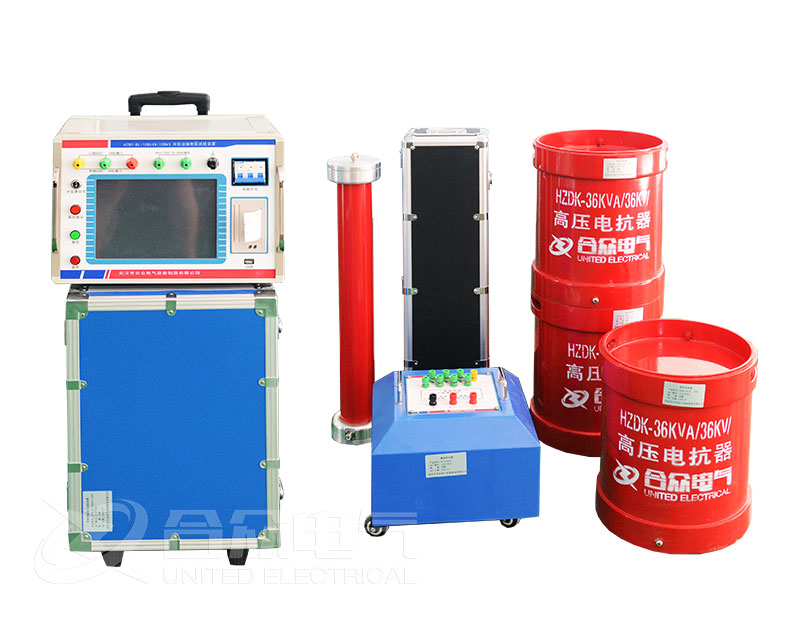

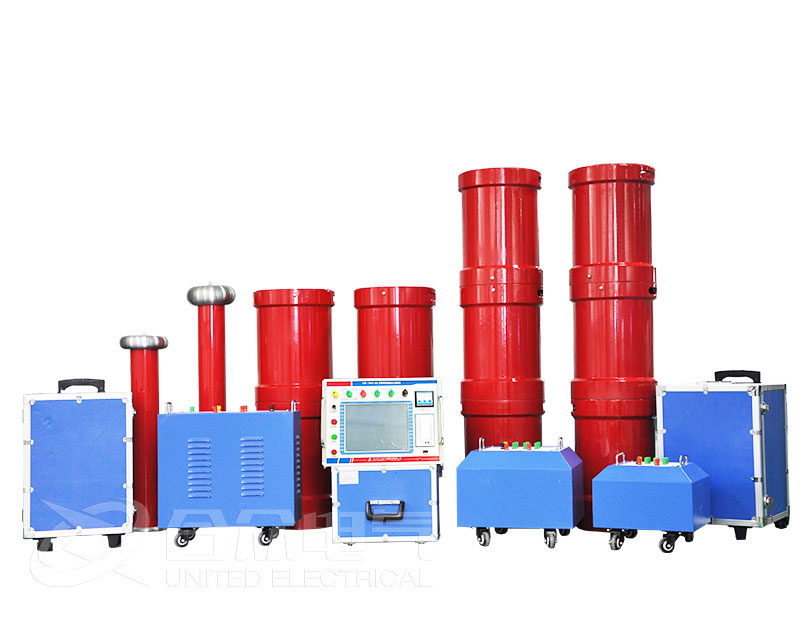

  • 变压器谐振整套

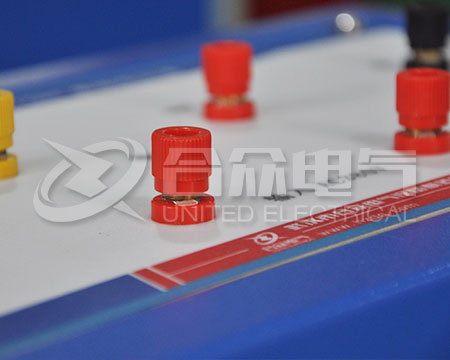

  • 测试端口测试端口
  • 输入端口输入端口

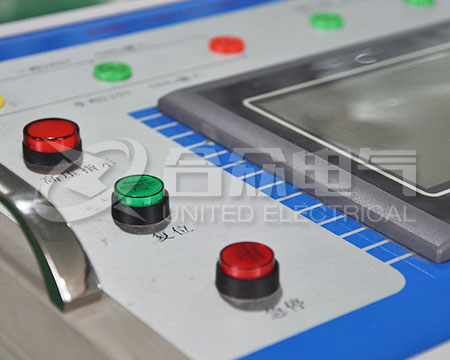

  • 操作按钮操作按钮

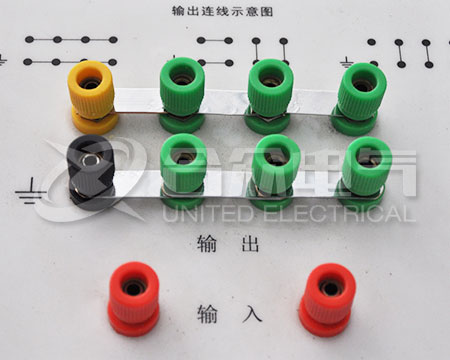

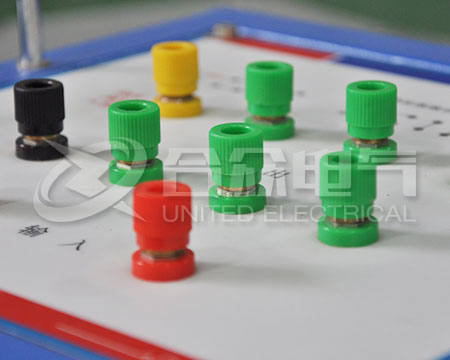

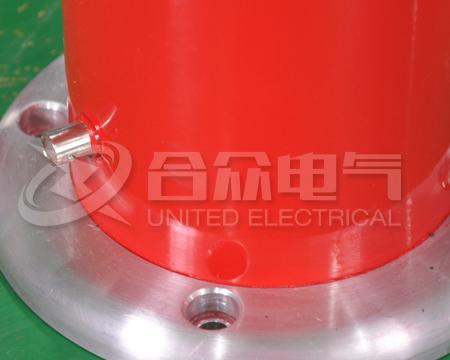

  • 接线柱接线柱

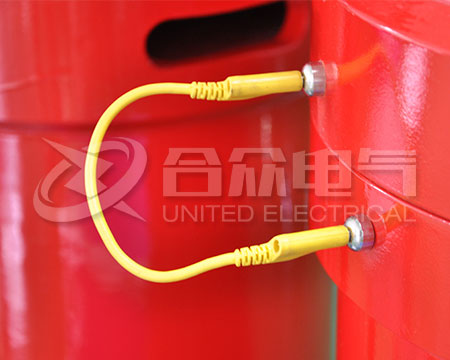

  • 连接线连接线
  • 电抗器链接端连接端口
  • 多种接线端口多连接方式

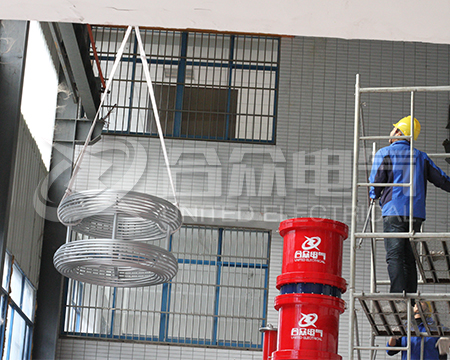

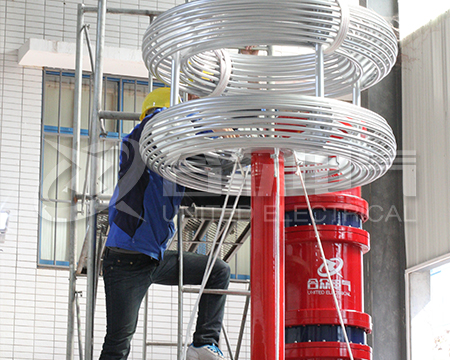

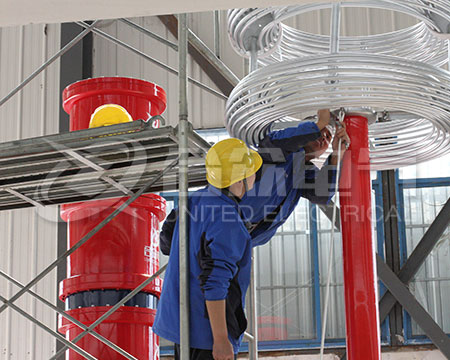

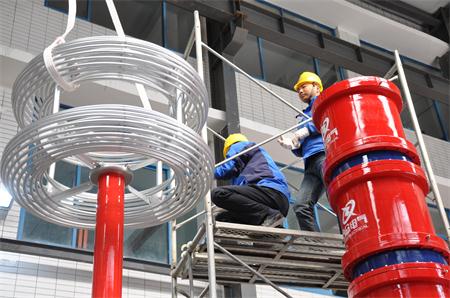

生产过程图

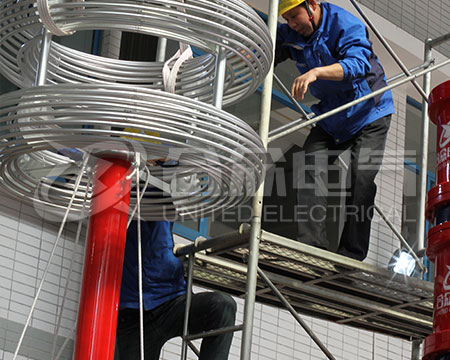

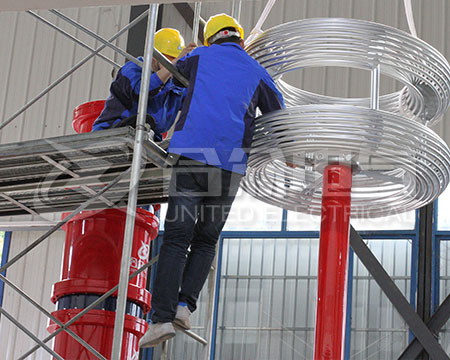

  • 生产现场图生产现场图
