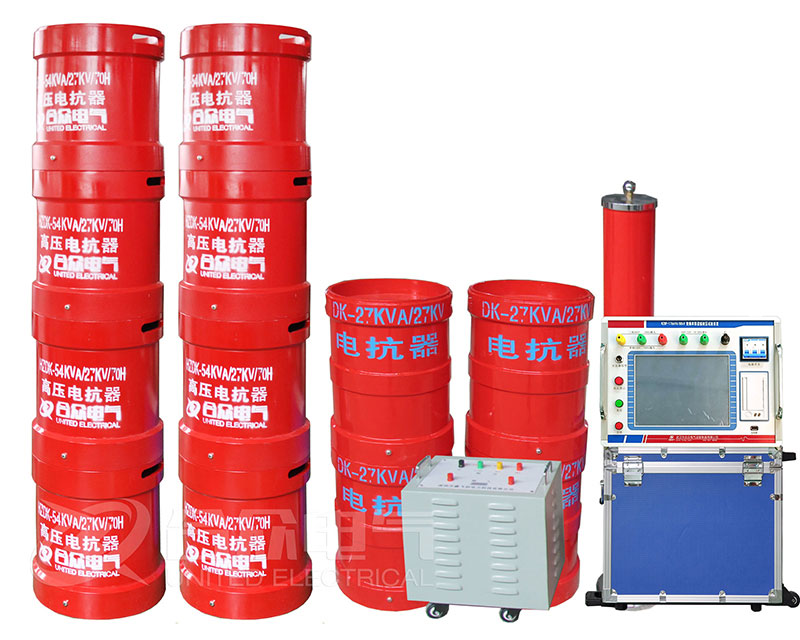

调频式串联谐振耐压装置1024kVA/64-512kV

调频式串联谐振耐压装置1024kVA/64-512kV,满足110kV/220kv支柱绝缘子、隔离开关和GIS的交流耐压试验,试验电压256kV/450kV。同时可满足110kV主变交流耐压试验,35kV交流耐压试验。

注:
400-027-8848 致电免费服务热线,获取更多产品及技术维护服务支持!
  • 点击在线咨询
  • 专业权威检测合格
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

调频式串联谐振耐压装置 HZBP-DL-1024kVA/64-512kV,满足220kv支柱绝缘子、隔离开关和GIS的交流耐压试验,试验电压450kV。 满足110kV主变交流耐压试验,35kV交流耐压试验。满足110kV支柱绝缘子,隔离开关和GIS的交流耐压试验,试验电压256kV。满足35kV及以下电缆、开关、绝缘子试验。

调频式串联谐振耐压装置 HZBP-DL-1024kVA/64-512kV,容量110kV,300mm2电缆2500m,电容量≤0.2366μF,试验频率为30-300Hz,试验电压128kV。试验电流I=2πfCU试 =2π×40×0.2366×10-6×128×103=7.6A 设计四节电抗器,使用四节电抗器并联,则电抗器单节为128kVA/64kV/2A/60H,系统总容量为1024kVA。

二、产品功能参数:

1. 额定容量:1024kVA;

2. 输入电源:380V电压,频率为50Hz;

3. 额定电压:64、128、256、512kV;

4. 额定电流:16、8、4、2A;

5. 工作频率:30-300Hz;

6. 波形畸变率:输出电压波形畸变率≤1%;

7. 工作时间:额定负载下允许连续60min;过压1.1倍3分钟;

8. 温 升:额定负载下连续运行60min后温升≤65K;

9. 品质因素:装置自身Q≥30(f=45Hz);

10. 保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

11. 测量精度:系统有效值1.5级;

三、配置一览表:

序号

设备名称

型号及规格

单位

数量

备注

1

激励变压器

JLB-60kVA/4、8、16 kV

1



2

变频电源

HZBP-DL-60kW/380V

1



3

高压电抗器

HZDK-128kVA/64kV

8



4

电容分压器

FRC-520-1000pF

1



5

电容分压器

FRC-128KV-1000pF

1



6

补偿电容器

HZBC-520KV-4000pF

1



7

补偿电容器

HZBC-128KV-4000pF

1



8

试验连接线



1



9

均压罩及高压屏蔽线



1




产品参数

1. 激励变压器JLB-60kVA/4/8/16kV,1台

a) 额定容量:60kVA;

b) 输入电压:400V,单相;

c) 输出电压:4、8、16 kV

d) 结 构:油式

e) 重 量:约240kg;

2. 变频电源BPXZ -60kW/380V,1台

a) 额定输出容量:60kW

b) 工作电源:380V,工频

c) 输出电压:0 – 400V,单相,

d) 额定输入电流:157A

e) 额定输出电流:157A

f) 输 出 波 形:正弦波

g) 电压分辨率: 0.01kV

h) 电压测量精度:0.5%

i) 频率调节范围:30 – 300Hz

j) 频率调节分辨率:≤0.1Hz

k) 频率稳定度: 0.1%

l) 运 行 时 间:额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪 声 水 平:≤50dB

1. 高压电抗器 DK-128kVA/64kV,8节

a) 额定容量:128kVA;

b) 额定电压:64kV;

c) 额定电流:2A;

d) 电感量:60H

e) 品质因素:Q≥30 (f=45Hz);

f) 结 构:油浸式;

g) 重 量:约180kg;

2. 电容分压器FRC-520 kV -1000 pF,1套(两节)

a) 额定电压:520kV;260kV

b) 高压电容量:1000pF

c) 介质损耗:tgσ≤0.5%;

d) 分 压 比:10000:1

e) 测量精度:有效值1.5级;

f) 重 量:约160kg;

3. 电容分压器FRC-128kv-1000pF,1套

g) 额定电压:128kV;

h) 高压电容量:1000pF

i) 介质损耗:tgσ≤0.5%;

j) 分 压 比:1000:1

k) 测量精度:有效值1.5级;

l) 重 量:约20kg;

4. 补偿电容器HZBC-520kv-4000pF(110、220KV开关绝缘支柱用),1套

m) 额定电压:520kV;260kV

n) 高压电容量:4000pF

o) 介质损耗:tgσ≤0.5%;

p) 重 量:约160kg;

7、补偿电容器HZBC-128kv-4000Pf(35KV开关绝缘子用),1套

q) 额定电压:128kV;

r) 高压电容量:4000pF

s) 介质损耗:tgσ≤0.5%;

t) 重 量:约60kg;
