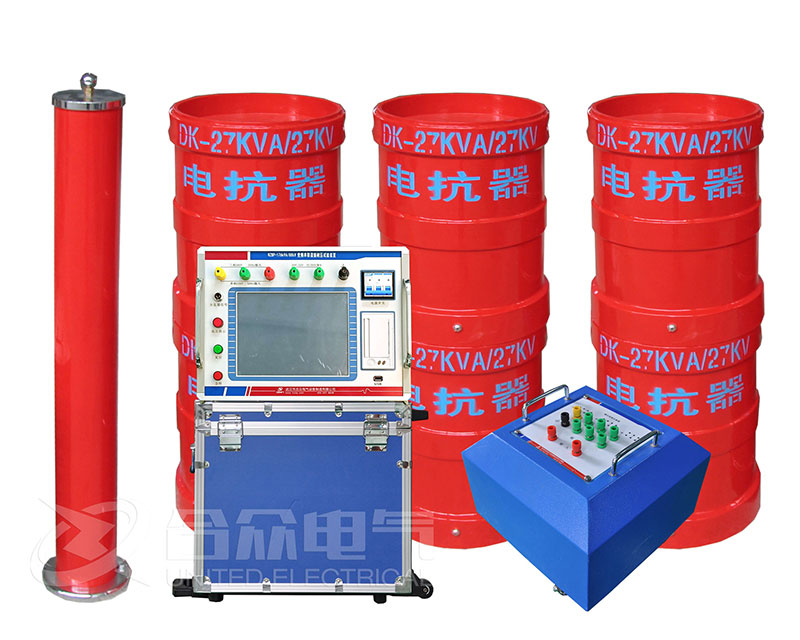

调频式串联谐振耐压试验装置324kVA/54-324kV

调频式串联谐振耐压试验装置324kVA/54-324kV,满足110kV支柱绝缘子,隔离开关耐压试验。本串联谐振耐压试验装置充分考虑用户使用场景,针对用户的实际使用条件进行设计,制造。

  • 我公司可以根据您的要求,定制不同规格及特殊功能的电力检测试验产品。
注:
400-027-8848 致电免费服务热线,获取更多产品及技术维护服务支持!
  • 点击在线咨询
  • 专业权威检测合格
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

HZBP-DL-324kVA/54-324kV调频式串联谐振耐压试验装置,满足110kV支柱绝缘子,隔离开关耐压试验。本串联谐振耐压试验装置充分考虑用户使用场景,针对用户的实际使用条件进行设计,制造。

HZBP-DL-324kVA/54-324kV调频式串联谐振耐压试验装置,适用于110kV隔离高压开关型式试验项目,试验电压为230kV+73kV=303kV,电容量约0.008uF。试验电流I=1A,设计八节电抗器,分别使用四节电抗器串联两组并联,电抗器单节为54kVA/54kV/1A/122H,系统总容量为324kVA。


二、产品功能参数:

1. 额定容量:324kVA;

2. 输入电源:380V电压,频率为50Hz;

3. 额定电压:54、324kV;

4. 额定电流:6、1A;

5. 工作频率:30-300Hz;

6. 波形畸变率:输出电压波形畸变率≤1%;

7. 工作时间:额定负载下允许连续60min;过压1.1倍;

8. 温 升:额定负载下连续运行60min后温升≤65K;

9. 品质因素:装置自身Q≥30(f=45Hz);

10. 保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

11. 测量精度:系统有效值1.5级;


三、配置一览表:

序号

设备名称

型号及规格

单位

数量

备注

1

激励变压器

HZLB-16kVA/15 kV

1



2

变频电源

HZBP-16kW/380V

1



4

高压电抗器

HZDK-54kVA/54kV

6



5

电容分压器

FRC-330kV-700pF

1



8

试验连接线

HZRC-324-324

1



11

高压屏蔽线

HZPB-330*1

2



16

均压环

HZJY-330

2




产品参数

1. 激励变压器HZLB-16kVA/15kV

a) 额定容量:16kVA;

b) 输入电压:400V,单相;

c) 输出电压:15 kV

d) 结 构:干式

e) 重 量:约40kg;

2. 变频电源HZBP-16kW/380V

a) 额定输出容量:16kW

b) 工作电源:380V,工频

c) 输出电压:0 – 400V,单相,

d) 额定输入电流:42A

e) 额定输出电流:42A

f) 输 出 波 形:正弦波

g) 电压分辨率: 0.01kV

h) 电压测量精度:0.5%

i) 频率调节范围:30 – 300Hz

j) 频率调节分辨率:≤0.1Hz

k) 频率稳定度: 0.1%

l) 运 行 时 间:额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温升≤65K;

n) 噪 声 水 平:≤50dB

1. 高压电抗器 HZDK-54kVA/54kV

a) 额定容量:54kVA;

b) 额定电压:54kV;

c) 额定电流:1A;

d) 电感量:122H

e) 品质因素:Q≥30 (f=45Hz);

f) 结 构:干式;

g) 重 量:约68kg;

2. 电容分压器HZFY-330 kV -700 pF

a) 额定电压:330kV

b) 高压电容量:700pF

c) 介质损耗:tgσ≤0.5%;

d) 分 压 比:10000:1

e) 测量精度:有效值1.5级;

f) 两节串联,可用一节单独使用

g) 重 量:约80kg

产品彩页
产品附件

序号

资料名称

单位

数量

备 注

1

出厂试验报告

1



2

成套装置使用说明书

1

3

产品合格证和用户意见卡

1

产品图集
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

调频式串联谐振耐压试验装置证书 调频式串联谐振耐压试验装置 调频式串联谐振耐压试验装置证书
