一、产品概述：

电容式电压互感器(CVT)在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求，HZBP-CVT校验用谐振升压装置，是国内先用于现场校验的可调式谐振装置，已广泛用于国内500kV及以下的电容式电压互感器的现场校验。

产品别名：谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备。

二、产品特点：

1、输出电压电流波形良好，失真度小于0.5%

2、需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60

3、不需要过压保护，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏

4、便于现场搬，该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻，便于搬动，适合现场使用

5、保护功能完善，具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。

产品参数

使用条件	环境温度：10℃~+40℃ 相对湿度：≤90%
工作电源	AC220(单相)±10% 50HZ±5%
变频电源容量	5KVA(2台电抗器) 5KVA(4台电抗器) 10KVA(6-8台电抗器)
励磁变容量	5KVA 10KVA
额定输入电流	22.7A 45.4A
额定输出电压	76.2KV(2台电抗器) 152.4KV(4台电抗器) 209.6KV(6台电抗器) 303.1KV(8台电抗器)
额定输出电流	0.5A 1A
单台电抗器耐压	40KV 60KV
单台电抗器容量	20KVA 40KVA 60KVA

型号参数对应表

产品型号	35/0.5	66/0.5	110/0.5	110/1	220/0.5	220/1	330/0.5	330/1	500/0.5	500/1
调压控制箱容量	5KVA	5KVA	5KVA	5KVA	6KVA	10KVA	10KVA	15KVA	10KVA	15KVA
额定高压(KV)	24.2	45.7	76.2	76.2	152.4	152.4	209.6	228.6	303.1	346.4
电抗器数量	1	1	2	2	4	4	6	4	8	6
单台电抗器耐压	40KV	50KV	40KV	40KV	40KV	40KV	60KV	40KV	40KV	60KV
单台电抗器容量	20KVA	25VA	20KVA	40KVA	20KVA	40KVA	20KVA	60KVA	20KVA	60KVA

产品型号	典型适用范围
GDTF(C)-35/0.5	电压等级为35KV，电容量小于等于0.04UF的所有CVT
GDTF(C)-66/0.5	电压等级为66KV，电容量小于等于0.04UF的所有CVT
GDTF(C)-110/0.5	电压等级为110KV,电容量小于等于0.02UF的所有CVT，使用两节电抗器串联
GDTF(C)-110/1	电压等级为110KV，电容量小于等于0.04UF的所有CVT，使用两节电抗器串联
GDTF(C)-220/0.5	电压等级为220KV，电容量小于等于0.01UF的所有CVT，使用两节电抗器串联
GDTF(C)-220/1	电压等级为220KV，电容量小于等于0.02UF的所有CVT，使用两节电抗器串联
GDTF(C)-330.0.5	电压等级为330KV，电容量小于等于0.0075UF的所有CVT,使用两节电抗器串联
GDTF(C)-330/1	电压等级为330KV，电容量小于等于0.015UF的所有CVT，使用两节电抗器串联
GDTF(C)-500/0.5	电压等级为500KV，电容量小于等于0.005UF的所有CVT，使用两节电抗器串联
GDTF(C)-500/1	电压等级为500KV，电容量小于等于0.01UF的所有CVT，使用两节电抗器串联

产品彩页

产品附件

名称	数量	单位
变频电源	1	台
激励变压器	1	台
电抗器	2～8	台
分压器	1	台
负载电容	1	台
分压器信号线	1	根
专用连接线	若干	根
说明书	1	本
检验报告	1	份
合格证	1	张

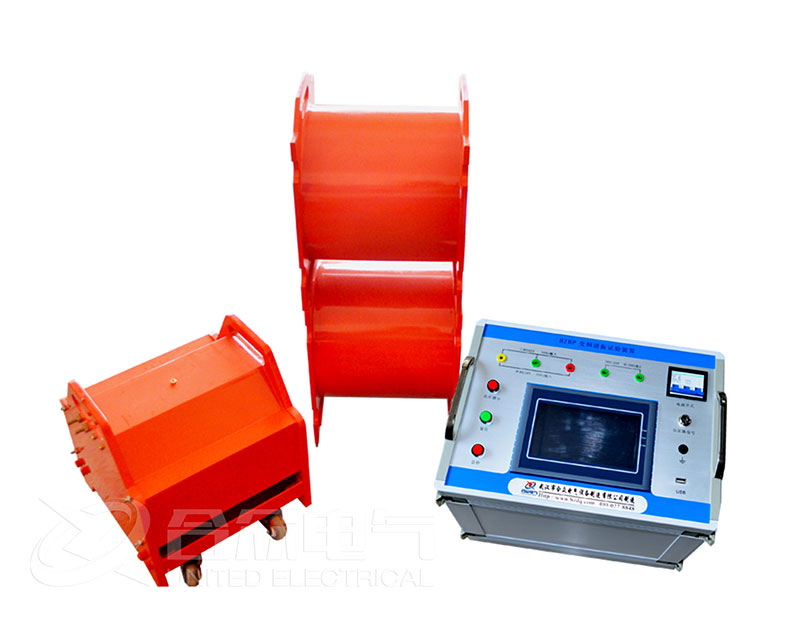

产品图集

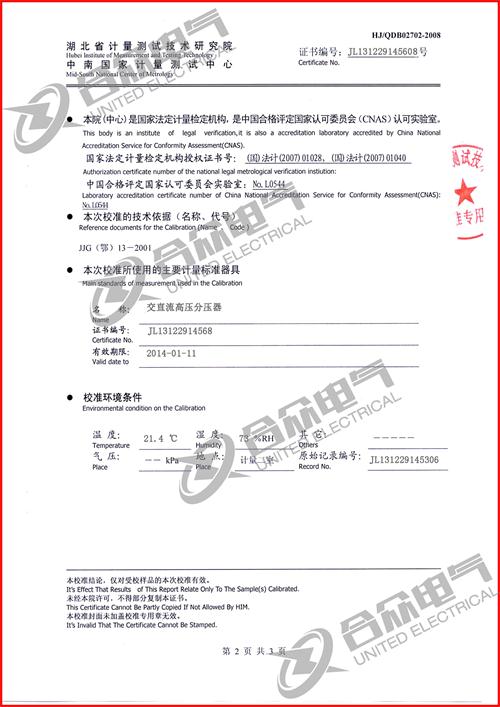

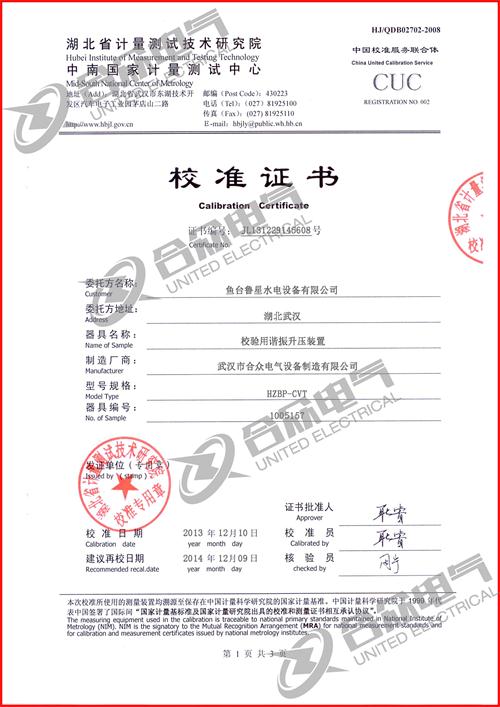

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。
