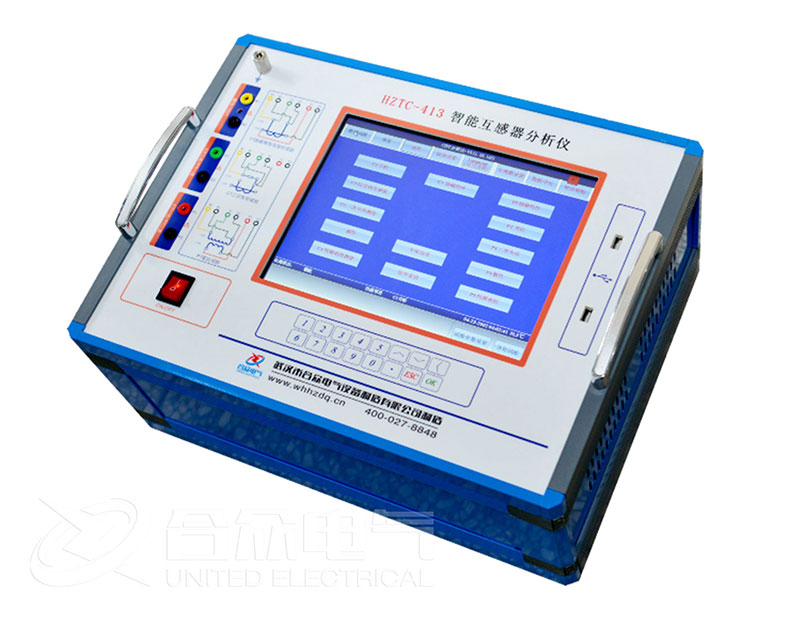

智能互感器分析仪 HZTC-413

智能互感器分析仪 HZTC-413,可以获得电流电压互感器的励磁特性,励磁参数,砸比,砸比误差,极性,线圈电阻和磁滞回线等多种试验参数,被测电流互感器的最高拐点电压可以达到45KV。

注:
400-027-8848 致电免费服务热线,获取更多产品及技术维护服务支持!
  • 点击在线咨询
  • 专业权威检测合格
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 方案
  • 操作视频

一、产品概述:

我公司研制的HZTC-413 智能互感器分析仪,是按照 IEC60044-1/GB1208,IEC60044-2GB1207,IEC60044-6/GB16847和C57.13设计的多功能电流、电压互感器特性测试仪,仪器可以获得电流电压互感器的励磁特性,励磁参数,砸比,砸比误差,极性,线圈电阻和磁滞回线等多种试验参数,被测电流互感器的最高拐点电压可以达到45KV。是供电系统及生产互感器厂家出厂效验的理想设备。

产品别名:互感器多功能综合测试仪、互感器测试仪、互感器多功能测试仪


三、产品特点:

CT/PT分析仪用于电流互感器的以下试验:

1)励磁特性试验

2)匝数比检测

3)比差与角差校验

4)极性校验

5)二次绕组电阻测量

6)二次负荷测量

7)5%和10%误差曲线测量

8)CT暂态特性测试与分析

9)CT铭牌自动推断

10)拐点电压/电流、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和与不饱及电感等CT参数的测量

11)电流互感器铁芯磁滞回线测量

CT/PT分析仪还可用于电压互感器的以下试验:

1)PT电压比测量

2)PT比差与角差校验

3)PT极性校验

4)PT二次绕组电阻测量

5)PT二次负荷测量

装置的应用场合主要有:

1)CT误差校验

2)CT铭牌的参数校验

3)CT接入当前负荷时参数校验

4)分析CT的暂态特性对继电保护装置的影响。

5)PT误差校验

6)PT的铭牌参数校验

7)PT二次负荷校验

产品参数

电磁式PT比差测量

典型误差<0.05%,保证误差<0.1%电磁式PT角差测量误差<3分

数据存储组数

大于1000

报告格式

WORD


产品彩页
产品附件

名称

数量

单位

CTPT智能分析仪

1

专用测试线

1

电源线

1

说明书

1

检验报告

1

合格证
