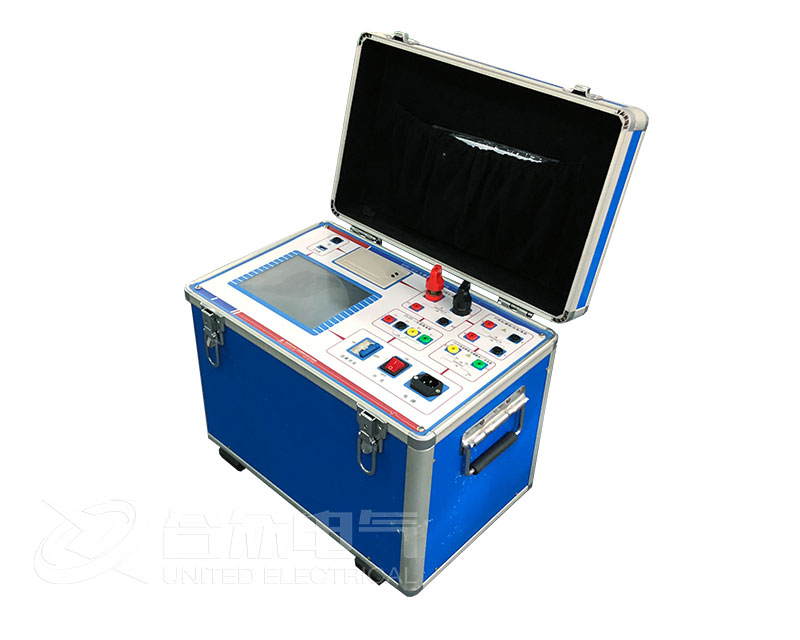

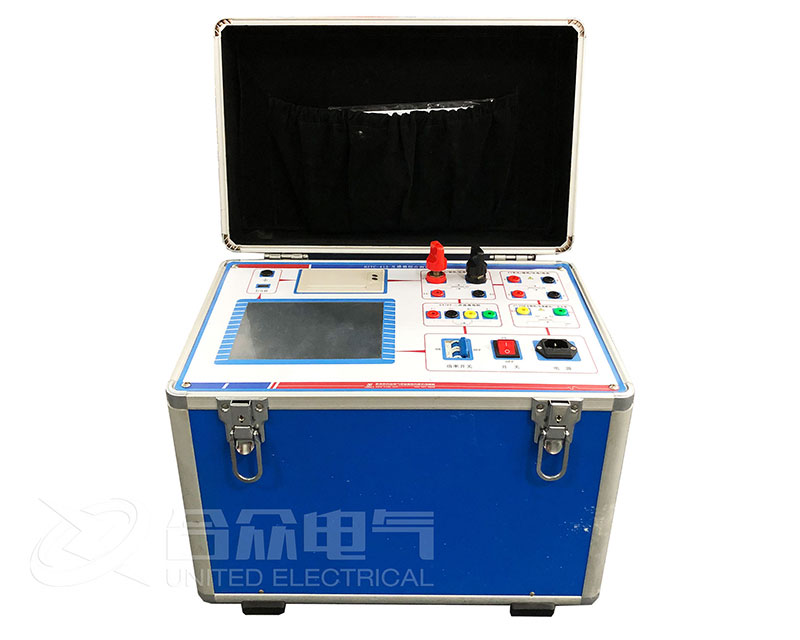

HZTC-415互感器综合测试仪

HZTC-415互感器综合测试仪,是通过严格的专业测试和权威部门鉴定认证之后投放市场的新一代革新型CT、PT测试仪器。该产品由于输出容量大,功能全,非常适用于各种规格的CT和PT作现场试验和校验。

  • 设定完成后完全不需人工接触,仪器全自动进行测试;

    单机输出功率大,交流电压输出高达2000V

    自带大屏幕8寸彩色触摸LCD、全汉化图形界面

注:
更多关于产品购买、技术维护等服务,欢迎致电免费服务热线:400-027-8848
  • 点击在线咨询
  • 专业权威检测合格
  • 简介
  • 参数
  • 附件
  • 证书
  • 资料下载
  • 售后保障
  • 产品彩页
  • 操作视频
  • 方案

一、产品概述:

HZTC-415互感器综合测试仪,是经过大量的市场调研、通过严格的专业测试和权威部门鉴定认证之后投放市场的新一代革新型CT、PT测试仪器。该产品由于输出容量大,功能全,非常适用于各种规格的CT和PT作现场试验和校验。

二、产品特点:

1、全自动型测试仪

只需设定最高输出电压和最大输出电流,仪器即可从零开始自动升压或升流进行各种试验。试验中自动记录测试数据、描绘伏安特性曲线、10%和5%误差曲线,并自动计算拐点值。省去了手动调压、人工记录整理、描曲线等烦琐步骤,极大的提高了测试效率。试验结果可以储存在机内,可以现场打印、事后打印,也可用U盘取出传至电脑处理打印。操作快捷、简单、方便,容易掌握。

2、功能全面

装置所具备的功能如下:

CT试验:伏安特性曲线 PT试验:伏安特性曲线

曲线拐点自动计算

5%和10%误差曲线

变比、极性 变比、极性

比差、角差测量 比差,角差测量

二次侧回路负载测试

二次绕组交流耐压

二次直流电阻测试

一次通流测试

3、 输出保持:具有升压保持功能,用于计量检测及二次交流耐压试验。具有升流保持功能,用于二次回路检查。

4、真有效值采样:所有电压、电流信号均为真有效值采样,请用真有效值表进行校证。

5、单一电源,操作方便:仅需单一输入电源,AC220V,摒弃个别厂家的还需要380V电源才能够达到技术要求的落后手段。

6、U盘保存:试验的数据可通过U盘传至PC机,由PC进行处理,显示、打印、存储数据及曲线报告,极大地方便了用户整理报告。

7、日期和时钟:仪器自带有系统时间,试验时装置自动记录测试时间,以便于测试记录的存储与查看。

8、不接触测试,安全性高:全微机化装置,设定完成后完全不需人工接触,仪器全自动进行测试。可使测试人员远离高压电路,确保测试人员安全。

9、输出容量大:单机输出功率大,交流电压输出高达2000V,电流输出短时可达25A;最大电流600A。

10、自带大屏幕8寸彩色触摸LCD、全汉化图形界面:屏幕的分辨率高达800*600,清晰度高,全彩色触摸操作国内领先,界面背景梦幻,测试时直接显示伏安曲线图、试验记录数据,直观方便。面板自带打印机,可随时打印曲线图及测试数据。

11、触摸屏操作:采用我公司独创的触摸技术进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作简单方便,使用寿命长。

12、超大容量的数据存储:单机各个功能试验可存储50组测试数据,数据掉电永久不会丢失,可试验完毕调出打印或上传至电脑保存、打印。仪器还具有单机U盘数据存储功能,将现场测试数据保存到U盘上,做到现场测试记录无限量保存。

产品参数

电源输入电压

AC 220 V

AC 220 V

分辨率

CT伏安特性试验

二次电流,二次电压

0~2500 V,0~20A

1mV、1mA

CT变比,比差角差试验

一次侧电流

0~1000A

1mA

二次侧电流

0~5 A

1mA

CT二次回路负载

二次侧电流

0~5 A

1mA

二次回路阻抗

0~10Ω

0.001Ω

CT一次通流

一次侧电流

0-1000A

1mA

PT伏安特性试验

输出电压

0~200 V

1mV

输出电流

0~10 A

1mA

PT变比,比差角差试验

一次侧电压

0~2500 V

1mV

二次额定电压

100V,57.7v,100/3V

1mV

测量精度

伏安特性试验

< 0.5%

5%及10%误差曲线

< 1%

变比试验

< 0.5%

角差试验

< 1%

二次回路负载测试

< 0.5%

装置电源电压

AC 220 V  50~60 Hz

工作环境温度

-10℃-+50℃

测试仪主机体积



测试仪主机重量




产品彩页
产品视频
产品附件
产品图集
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

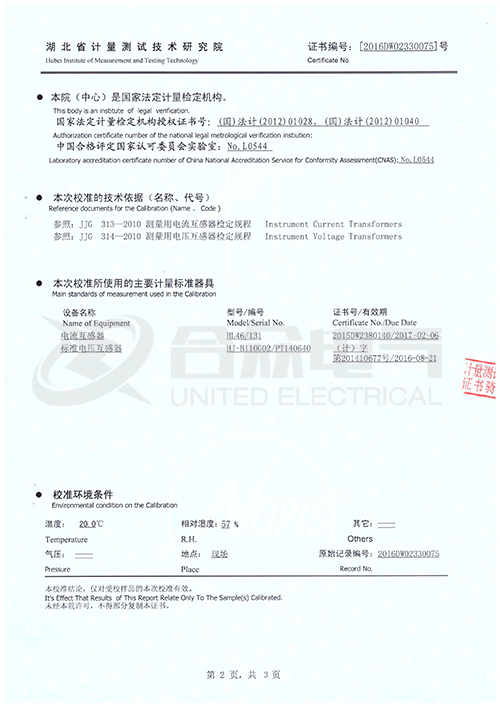

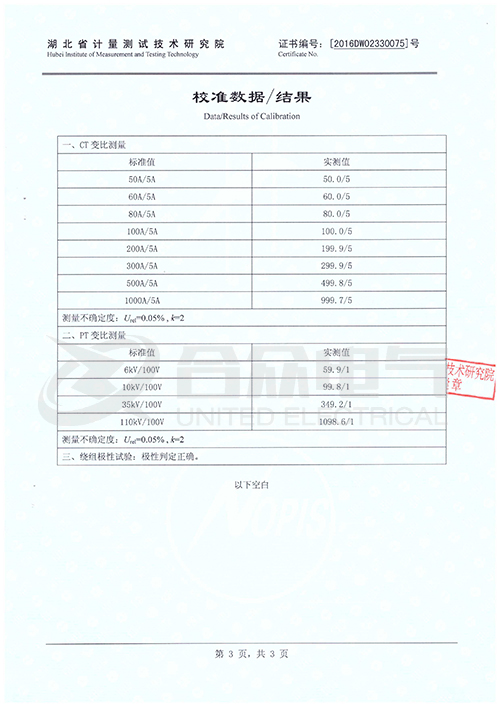

HZTC-415互感器综合测试仪证书 HZTC-415互感器综合测试仪证书 HZTC-415互感器综合测试仪证书
