绝缘子分布电压测试仪测试原理及方法

测试原理

绝缘子分布电压测试仪采用静电式结构，将被测电压变换成电场进行测量。因而阻抗高，对于被测量系统的影响最小。被测出的信号经内部放大处理，最后以电压值的形式，由LCD数字显示输出。因此测量时操作迅速，简单明了。

绝缘子分布电压测试仪使用方法

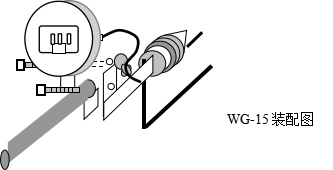

参照绝缘子分布电压测试仪装配图，组装绝缘子分布电压测试仪。用M8螺丝将绝缘子分布电压测试仪装于绝缘操作杆上，杆的长度应符合带电作业的规定。调整接头，使接触杆与被测绝缘子的悬挂方式对应，能顺利地接触到被测绝缘子两端的金属部分。连接好插头，打开开关，有液晶显示便可工作，读数的单位为kV。

试验注意事项

在更换电池时，将显示盒的前后两部分拉开便可更换。用户可以调整显示盒内的调整电位器进行校验调整。本仪器保修三年。表头切勿交叉使用。

更换电池时，将显示盒后面的两个螺丝拧开。用户可以调整显示盒内的调整电位器进行校验调整。本仪器保修两年。表头切勿交叉使用。
