直流电阻测试仪接线方法及操作面板说明

直流电阻测试仪面板说明

1、U+、U-:电压输入端子,红色是正极,黑色是负极;

2、I+、I-:电流输出/输入端子,红色是正极,黑色是负极;

3、液晶:7寸彩色液晶显示,显示菜单、电流和电阻值等;

4、打印机:微型打印机,实时打印测试结果;

5、RS485:仪器与上位机的通讯接口;

6、USB端口:仪器与U盘的接口;

7、三合一电源座:仪器电源控制开关。当接入三芯电源线,将电源座左侧开关按钮拨到开(“  ”)的位置仪器即开机;

直流电阻测试仪

8、接地柱:为整机外壳接地用,属保护地;

9、确认键:在主界面中光标在任意菜单上,按此键即可进入相应的子菜单;例如光标选中直阻测试菜单,按此键即可进入直阻测试电流选择界面;

10、右方向箭头:右循环方向键,各项主菜单及所属功能选项间光标的右循环移动

11、左方向箭头:左循环方向键,各项主菜单及所属功能选项间光标的左循环移动;

12、上方向箭头:上循环方向键,各项主菜单及各个功能选项的向上循环翻动;

13、下方向箭头:下循环方向键,各项主菜单及各个功能选项的向下循环翻动;

14、打印键:测试结束后按此键可打印测量结果;

15、保存键:在测试结束后按此键可保存当前测试记录;

16、返回键:测量结束或参数设置完成后按此键可以回到上一级菜单。

测试与操作方法

1、测试接线:

将被测试品通过专用测试线与本机接线柱连接,连接牢固,同时把地线接好。

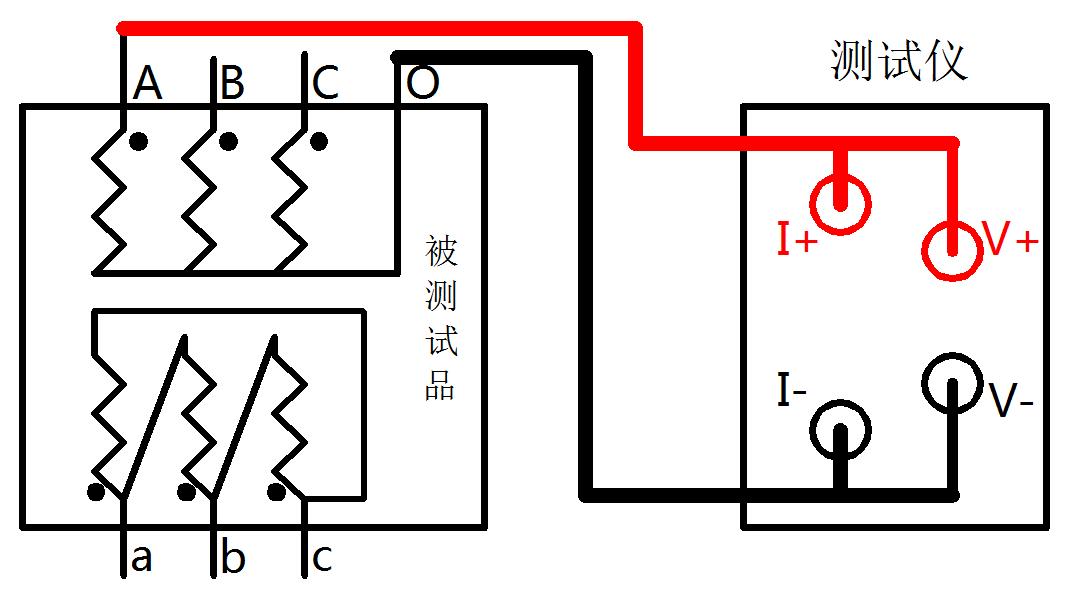

A: 单相测量法,见下图

直流电阻测试仪 接线图
