不同电气设备交流耐压试验规程及要求

交流耐压试验是鉴定电气设备绝缘强度的最严格、最有效和最直接的试验方法,它对判断电气设备能否继续参加运行具有决定性的意义,也是保证设备绝缘水平,避免发生绝缘事故的重要手段。

变压器交流耐压试验

GB50150-2006中对变压器交流耐压做了如下规定绕组额定电压为110kV及以上的变压器,其中性点应进行交流耐压试验,试验耐受电压标准为出厂试验电压值的80%。
交流耐压试验可采用外施工频电压试验的方法,也可采用感应电压试验的方法。试验电压波形尽可能接近正弦,试验电压值为测量电压的峰值除以V2,试验时应在高压端检测。外施交流电压试验电压的频率应为45~65Hz,全电压下耐受时间为60S。

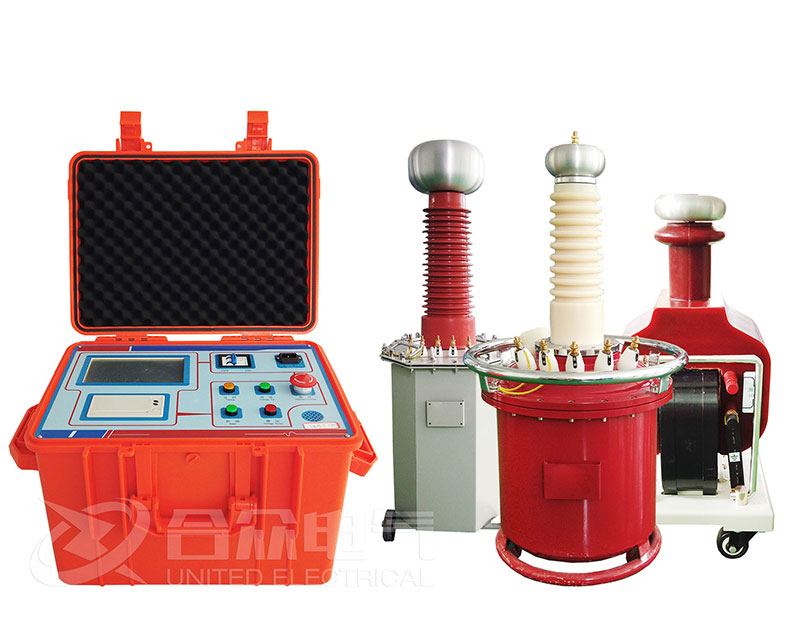

交流耐压试验设备

互感器交流耐压试验

互感器交流耐压试验,应符合下列规定应按出厂试验电压的80%进行。电磁式电压互感器在遇到铁芯磁密度较高的情况下,宜进行感应耐压试验充油电流互感器推荐进行工频 (45~65Hz)交流耐压。

电抗器交流耐压试验

充油式电抗器绝缘结构与变压器类似,交流耐压试验应采用工频(45~65Hz) 交流耐压方式进行。试验电压应符合规程要求。

开关、电缆交流耐压试验

断路器的交流耐压试验应在分、合闸状态下分别进行。橡塑电缆优先采用20~300Hz交流耐压试验。
