接地装置的检查与预防性试验的试验项目

试验项目

检查有效接地系统的电力设备接地引下线与接地网的连接情况。

试验周期

1)>330kV:<3年

2)<220kV:<6年

3)必要时

试验结果判断依据

1)接地引下线状况良好时,测试值应在50mΩ以下;

2)测试值为50-200mΩ时,接地状况尚可,宜在以后例行测试中重点关注其变化,重要的设备宜在适当时候检查处理;

3)测试值为200mΩ-1Ω时,接地状况不佳,对重要的设备应尽快检查处理,其他设备宜在适当时候检查处理;

4)1Ω以上的接地引下线与主地网未连接,应尽快检查处理。

试验方法及说明

1)如采用测量接地引下线与接地网(或与相邻设备)之间的电阻值来检查其连接情况,可将所测的数据与历次数据比较,本次各测点间相互比较,通过分析决定是否进行开挖检查;

2)宜采用不小于1A的直流电流进行测量。测量方法参照DL/T475。

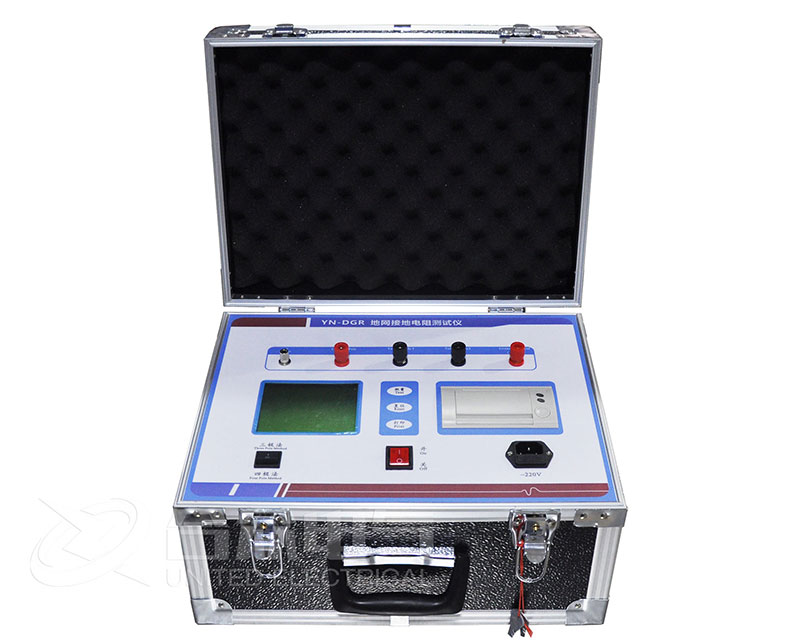

地网接地电阻测试仪

试验项目

有效接地系统接地网的接地阻抗。

试验周期

1) ≥6年

2)接地网结构发生改变时

3)必要时

试验结果判断依据

考虑到季节变化的最大接地电阻,接地阻抗的实际大小,一经接地网入地的最大接地故障不对称电流有效值,采用系统最大运行方式下在接地网内、外发生接地故障时,经接地网流入地中并计及直流分量的最大接地故障电流有效值。还应计算系统中各接地中性点间的故障电流分配,以及避雷线中分走的接地故障电流。

试验方法及说明


1)测量接地阻抗时,如在必须的最小布极范围内土壤电阻率基本 均匀,可采用各种补偿法,否则, 应采用远离法。测量方法参照DL/T475;

2)应考虑架空地线和电缆分流的影响;

3)异频法测量电流应不小于3A,工频法测量电流应不小于50A;

4)结合电网规划每5年进行一次设备接地引下线的热稳定校核, 变电站扩建增容导致短路电流明显增大时,也应进行校核;

5)当接地网的接地电阻不满足公 式要求时,可通过技术经济比较适当增大接地电阻,必要时,采取措施确保人身和设备安全可靠;

6)必要时可对接地网进行安全性 评估。要求系统发生接地故障时, 接地网状态能够满足一、二次设 备和人员的安全性要求。评估的具体内容、项目和要求参见试验附录 。

“必要”是指:a)运行年限比 较长,b)地网(尤其是外扩地网) 遭到局部破坏,C)地网腐蚀严重, d)地网改造后。
