直流断路器安秒特性测试仪现场试验操作界面

直流断路器安秒特性测试仪现场试验操作界面

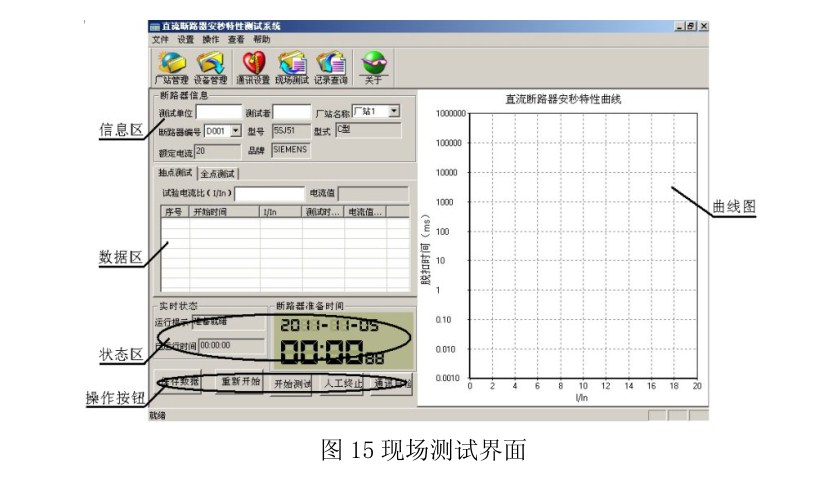

该界面的工作窗口主要分5个区:信息区、数据区、状态区、操作按钮、曲线图。

信息区:该区域主要显示被测断路器的基本参数,用户需要填写测试单位和测试人姓名,在“厂站名称”和“断路器编号”选项卡中可以选择已存的所有不同厂家不同型号的断路器。

数据区:该区域用户需要选择测试方式:抽点测试和全点测试。抽点测试是根据测试需要由用户根据被测试直流断路器的额定电流,确定测试电流,一般微型断路器测试电流≥3In, 塑壳断路器测试电流≥5In。若选择抽点方式表格上显示的测试数据分5类:序号、开始时间、实验电流比、测试时长和电流值。全点测试是用户根据被测试直流断路器的额定电流,依次设定多个电流值进行测试,测试电流一般取被测试直流断路器额定电流的整数倍,一般微型断路器从3In 开始,塑壳断路器从5In开始,然后依次增加,当被测试直流断路器连续出现两个瞬时分断特征时,测试结束。

若选择全点方式后表格上显示的测试数据分7类:序号、电流比、T1、T2、T3、平均时间、电流值。T1、T2、T3为三次测试的值,平均时间为三次测试完成后的平均值。选择好测试方式后用户通过设置电流比来设置电流值,电流值区域会根据用户输入的电流比显示对应的电流值。

状态区:该区域会实时显示仪器当前状态,已运行时间,断路器准备时间。“运行提示”部分会根据用户的按键操作显示相应的工作状态,“已运行时间”为测试时点击开始测试后通电流到断路器断开之间测试时间,“断路器准备时间”为指两次测试之间等待时间,默认为180秒,用户可自己设置。点击“设置”下级菜单中的“断路器准备时间”就会弹出该对话框,先删除上面显示的时间值,然后输入需要设置的时间,点击确定设置完成。

直流断路器安秒特性测试仪


操作按钮:该区域包括“保存数据”“重新开始”“开始测试”、“人工终止”“通信自检”五个功能。“人工终止”用于测试过程异常时手动停止测试,“通信自检”用于检测工控机与控制器之间是否连接正常。

曲线图:该区域显示测试电流和分断时间的曲线关系,曲线纵坐标为时间轴,采用对数坐标,横坐标为电流倍数。

在断路器信息区域用户需要输入测试单位名称和测试者姓名,然后选择之前添加的被测断路器型号,点击“厂站名称”右边的下三角按钮,在弹出的下拉列表中选择“厂站3”,点击“断路器编号”右边的下三角按钮,在弹出的下拉列表中选择D003,其他参数信息就会相应的显示出来。选择抽点测试或全点测试,然后输入实验电流比。
