变压器的特性试验项目变比和极性试验方法

  变压器的特性试验变压器的特性试验项目,包括:变比试验;极性试验;连接组别试验;绕组直流电阻测量;空载试验;短路试验。

  变压器变比试验电阻测量

  变压器的变比试验,就是检验变压器能否达到预计的电压变换效果,检验各绕组的匝数比与设计是否相符,各分接引线装配是否正确,以及在运行中匝间是否发生短路等。因此变比试验是变压器交接和大修后能否投入运行,特别是变压器并联运行的重要依据。试验设备,变压器变比组别测试仪,操作更加简便,功能完备,数据稳定可靠,测试速度大大提高。适应各种大中小型变压器变比测试的需要。

  变压器变比试验标准:各相在同一分接位置上的变比与铭牌值比较,允许偏差不大于±0.5%;变比小于3的变压器,允许偏差不大于±1%。

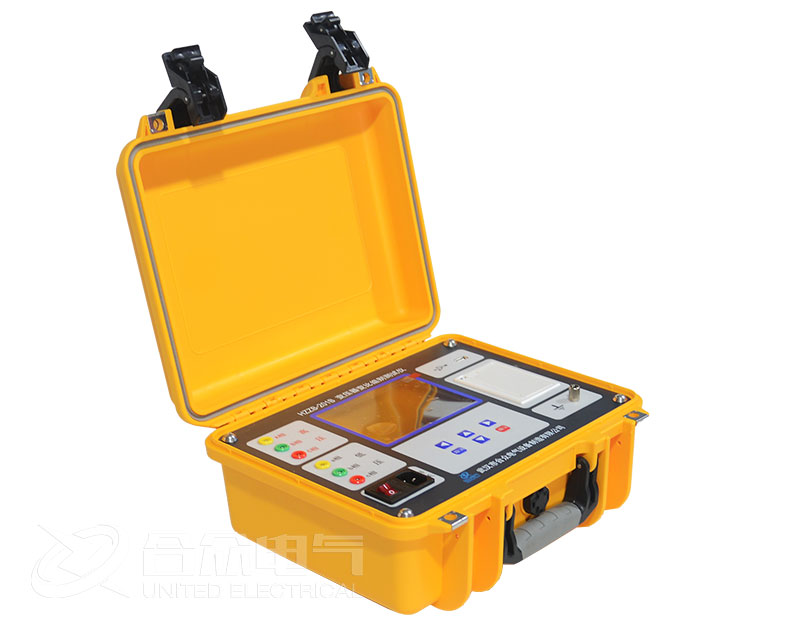

变压器变比组别测试仪

  极性试验

  极性的概念

  当交链一个绕组的磁通变化时,绕组中就会产生感应电势,感应电势为正(驱使电流流出)的一端称为正极性端,感应电势为负的一端称为负极性端。如果磁通的方向改变,则感应电势的方向和端子的极性也随之改变。

  试验方法

  直流法当合上开关瞬间表计指针向右偏(正方向),而拉开开关瞬间表计指针向左偏,变压器是减极性。如果表计指针偏转方向与上述相反,变压器就是加极性。(220V/交流电压),同时用两个电压表分别测量加入的电压U0和未连接的一对同名端x、z间的电压U。如果山Uax>U0,则为减极性;反之则为加极性。

  连接组别试验

  连接组别的概念,可以按时钟系统来确定连接组别。

  试验方法:直流法,交流法。
