  3、时间继电器的测量与上述方法相同。

  4、继电保护测试仪重合闸（以DH-3型重合闸为例）

  A、DH-3型操作如下：

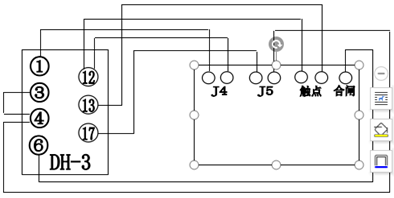

  继电保护测试仪按上图接线，（3）（4）接J5黑柱（负端），（17）接J5红柱（正端）

  注意：若用ZJ3触点停止毫秒表时，应注意将ZJ3接到（12）脚的接线断开，将ZJ3触点分离开来（见《保护继电器检验》P352页），把T1旋到IDC0~20A档，拨上开关S2，调整T4至继电器电流额定值，拨下开关S2，将T2旋钮旋至该继电器电压额定值。选择T3至Ⅰ（即该继电器ZJ3的触点状态）。继电保护测试仪然后将S2、S3开关同时拨上去，充电子表15~25秒后，毫秒表上可读出充电时间，按一下毫秒表复位健再按下“合闸”健测量重合闸时间，到重合闸继电器动作时，X2显示重合闸时间。

  B、继电保护测试仪其它重合闸继电器可根据上述校验方法，此处不一一复述。
