合众电气智能互感器测试仪的参数设置

  合众电气智能互感器测试仪的参数设置。

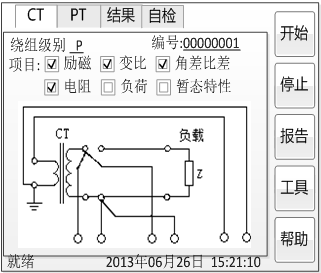

  试验参数设置界面如图3。
  图3 基本参数设置界面

  合众电气智能互感器测试仪参数设置步骤如下：

  合众电气智能互感器测试仪用旋转鼠标切换光标，选择要进行的试验项目，当光标停留在某个试验项目时，屏幕显示与该试验项目相关的参数设置；当光标离开试验项目时，屏幕显示所选试验项目所对应的接线图。

  合众电气智能互感器测试仪可设置的参数如下：

  ①编号：输入本次试验的编号，便于打印输出记录。

  ②额定二次电流：电流互感器二次侧的额定电流，一般为1A和5A。

  ③级别：被测绕组的级别，对于CT，有P、TPY、计量、PR、PX、TPS、TPX、TPZ等8个选项。

  ④当前温度：测试时绕组温度，一般可输入测试时的气温。

  ⑤额定频率：可选值为：50Hz或60Hz。

  ⑥合众电气智能互感器测试仪最大测试电流：一般可设为额定二次电流值，对于TPY级CT，一般可设为2倍的额定二次电流值。对于P级CT，假设其为5P40，额定二次电流为1A，那么最大测试电流应设5%*40*1A=2A；假设其为10P15，额定二次电流为5A，那么最大测试电流应设10%*15*5A=7.5A。
