局部放电检测仪局放试验操作规范

  局部放电检测仪局放试验操作规范

  安全技术措施

  复杂的局放试验应编写试验方案

  局部放电检测仪试验方案中应包括试验目的、试验标准依据、被试设备主要铭牌参数、试验条件、试验结线、操作步骤、安全措施及安全注意事项、组织分工、主要试验设备及仪器仪表清单。试验方案应履行审批程序并在试验班组及工区分别存档。

  服装、绝缘鞋、绝缘垫

  试验人员应穿着长袖棉质工作服和绝缘鞋,戴安全帽,操作人应站在绝缘垫上。使用的绝缘工具应经试验合格并在有效期内。

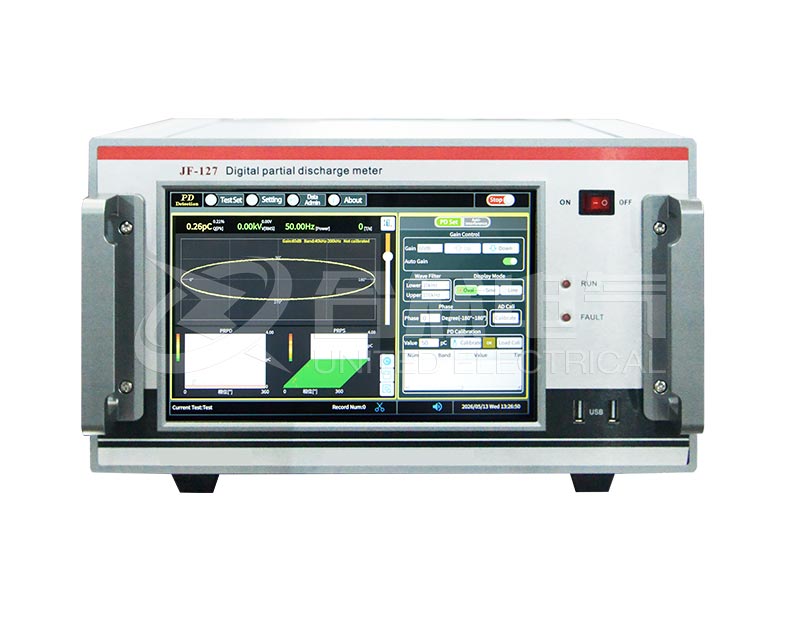

局部放电检测仪

  围栏

  高压试验区周围应设置围栏,并在围栏上悬挂适当数量的“ 止步,高压危险!”的标示牌,标示必须朝向围栏的外侧。围栏与高压引线及试验设备带电部分必须有足够的安全距离,加压时应设专人监护。被试设备两端不在同一地点时,另一端也应装设围栏并设专人看守。

  接地线

  局部放电检测仪试验装置的金属外壳必须可靠接地。接地线应使用多股裸锅线或带透明绝缘层的铜质软绞线,其截面应能满足试验要求,并不得小于4mm2。接地线与接地体应连接牢固,并接触良好,严禁缠绕。严禁通过低压回路的中性线或水管上接地。

  局放试验为防地线干扰只允许一点接地。

  电源、电源控制箱

  高压试验的低压电源箱必须规范,应有符合要求的220V或380V,50HZ电源,严禁一火一地的方式,电源端应连有合适的触电保护器。电源控制箱应装设有明显断开点的双极闸刀和过流掉闸装置。连接电源时必须有人监护,并在移动电源盘或移动电源闸刀、电源线放至所需位置后再连接电源,为防止电源干扰在电源侧需通过隔离变接入。

  高压引线

  高压引线应考虑电晕影响,有一定的直径且尽量短,连接必须牢固,必要时用绝缘物支撑,注意高压电场。

  正确选择试验回路,试验前进行视在放电量校准。

  本试验在所有高压绝缘试验之后进行,试品表面干净,试品试验前不应受机械,热的作用。

  油浸试品运输后和注油工序后应静止48H,测量回路的背景放电量低于允许试品放电量的50%。
