智能绝缘靴手套耐压试验装置试验解决方案

  智能绝缘靴手套耐压试验装置试验线路连接

  (1)控制台的电源接线:

  一根红色的二芯线连接交流220V电源。

  (2)控制台的高压线:

  一根红色粗线,从控制台的高压输出端连接到耐压平板车主电极接线端。

  (3)控制台的高压尾连接线

  六根单独的黑线从控制台对应的接线端连到耐压平板车对应桶的接线端。

  (4)控制台的地线

  控制台的地必须接地,用一根带夹子的透明线一端接到控制台的接地端子,另一端接可靠的大地。

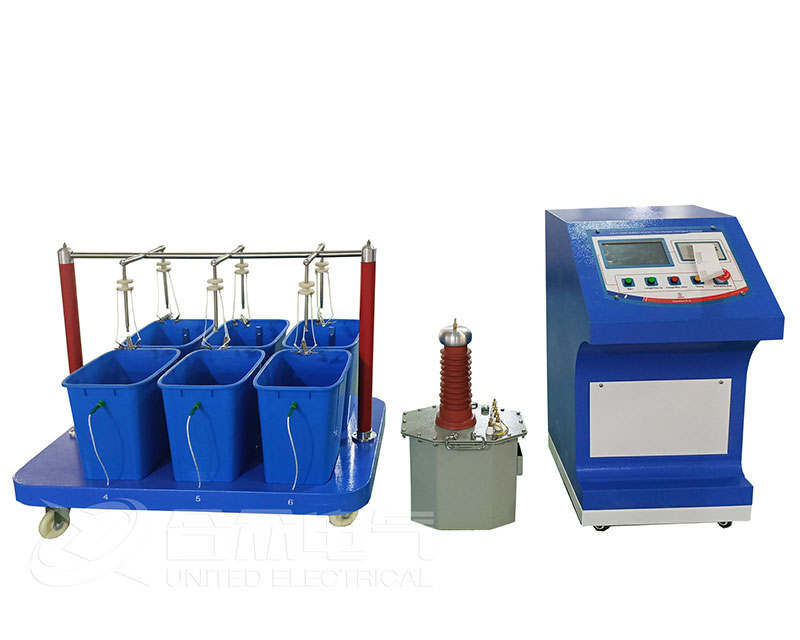

智能绝缘靴手套耐压试验装置

  智能绝缘靴手套耐压试验装置界面显示数据说明

  动态显示区:一直处于采集信号,并显示高压电压、低压电流、6路泄漏电流。

  结果显示区:如果试验中电流没有超过上限时,显示平均高压电压,平均低压电流,6路平均泄漏电流否之,显示峰值高压电压,峰值低压电流,6路峰值泄漏电流。

  设置数据区:

  设置试验中需要的参数数据

  输出电压为在自动耐压方式下的升压目标耐压值

  耐压时间为耐压过程的时间长度

  泄漏上限为6路泄漏电流峰值的上限

  低压过流为低压电流峰值的上限

  信息显示区: 显示试验过程中的试验状态和提示信息。

  试验操作区: 选择设置、试验、回零命令。

  智能绝缘靴手套耐压试验装置试验注意事项

  1、打开电源开关之前,应先将电流调节钮按逆时针调至“零位”。

  2、智能绝缘靴手套耐压试验装置应放置于干燥、通风,无腐蚀性气体的室内。

  3、请不要私自拆卸、分解或改造仪器,否则有触电的危险。
