微机继电保护测试仪的零序电流定值校验

  大家听说过“继保”吗,继保也就是继电保护测试仪、微机继电保护测试仪,是电力测试设备里很重要的一种,为什么说它重要,是因为它比一般的电力测试设备功能强大、操作复杂。这里合众电气工程师介绍其一部分功能,微机继电保护测试仪的零序电流定值校验。

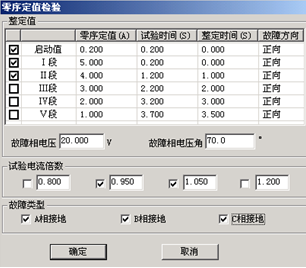

  微机继电保护测试仪做完阻抗定值校验后,请退出距离保护压板并投入零序保护压板,否则容易造成两种保护抢动的现象。选择“零序电流定值校验”测试项目后,单击“添加”按钮,弹出的对话框如上图所示:

  “启动值”栏用于测试保护的启动电流。保护是否启动往往可以从保护的启动指示灯上观察到。微机继电保护测试仪也常常用来替代I段,从而由“启动值”、“I段”、“Ⅱ段”一起构成保护的I、Ⅱ、Ⅲ三段,

  微机继电保护测试仪这里的“故障方向”可以根据需要进行选择,在“正向”或“反向”的方框内单击可以相互切换。

  微机继电保护测试仪默认情况下选择0.95倍和1.05倍两种试验电流倍数。0.95倍时,保护应可靠不动作,1.05倍时,保护应可靠动作。短路电流 = 零序电流定值×设定倍数。

  请参照上文微机继电保护测试仪“阻抗定值校验”来进行试验。

  上述是微机继电保护测试仪的零序电流定值校验。如果需要更多电力测试设备,请联系合众电气客服。
