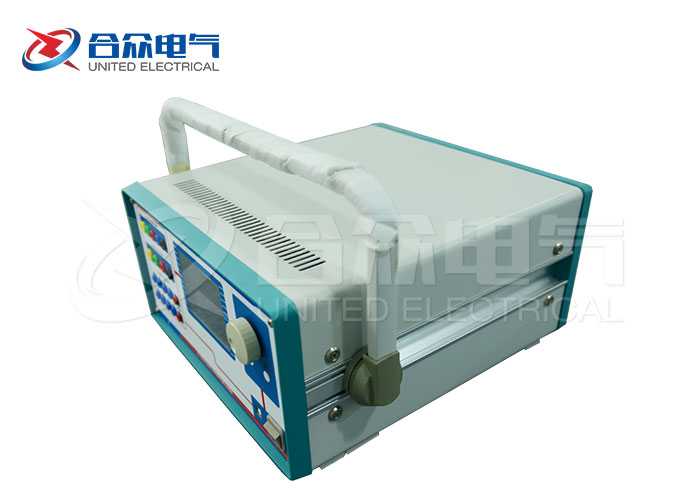

微机继电保护测试仪的试验指导

  微机继电保护测试仪的试验指导

  微机保护对角度的定义
  一般，微机保护对角度的定义为：电压超前电流的方向为正，反之为负。并且，常常默认电压的角度为0°，即电流的角度是以电压为参考的。右图所示为某功率方向保护的动作特性。其最大灵敏角为－45°，两个动作边界分别为：－135°≤Φ≤45°。这与X/Y坐标里的角度概念正好相反。

  图中，阴影部分为保护的动作区，对应着两个动作边界：45°和－135°。试验设置试验参数时，应保证两个搜索边界分别大于45°和小于－135°，也即在非动作区。然后将由非动作区向动作区搜索。
