绝缘耐压测试仪现场试验操作规程

  绝缘耐压测试仪试验操作规程:

  一)工前准备:

  1、按照绝缘耐压测试仪调试规程或检验规程准备仪器备件;

  2、确认绝缘耐压测试仪处于工作正常状态;

  3、确认工作台面整洁,无灰尘、焊锡粒、细铜丝等杂物;

  4、确认已做好绝缘防护,配带绝缘手套,

  二)连接待测板件或设备:

  1、确定电压表指示为0,测试灯熄灭;

  2、连接好接地线;

  3、接入待测板件或设备。

  三)测试过程:

  1、将调压旋钮逆时针调到头,关掉仪器电源时控开关;

  2、接通电源,将电源开关打开,开关内灯应亮;

  3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档,设置“AC/DC”开关至所需要的电压种类。AC为交流档,DC为直流档;

  4、设置“切断电流”量值,根据绝缘耐压测试仪调试或检验规程对被测产品的要求设置切断电流量程,选择测试电流的调节范围,按下设置/测量转换开关,调节电流设置旋钮,设置切断电流值,然后松开设置开关,置测试位置。

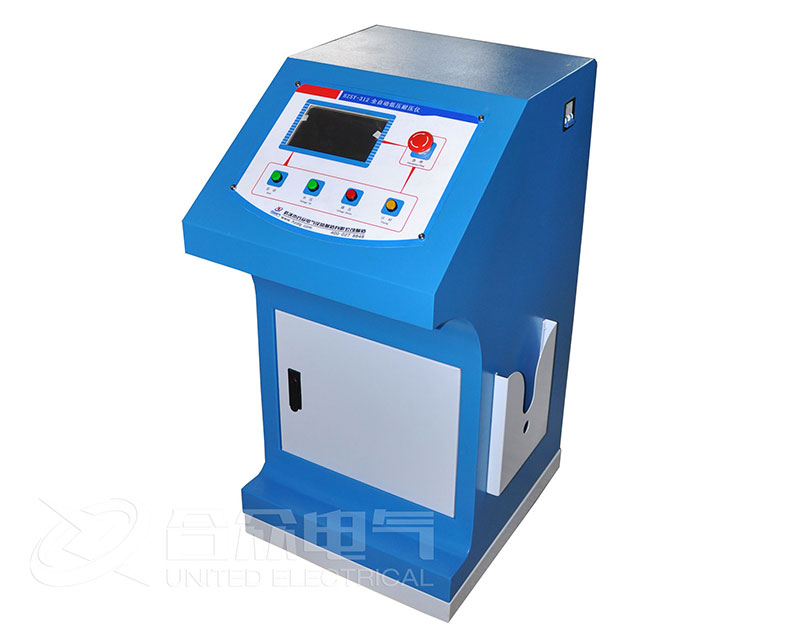

绝缘耐压测试仪

  5、如需时控,根据调试或检验规程的要求设定所需要的测试时间。通过两位BCD拨盘来设置测试时间。

  6、被测试产品的一端连接与高压输出孔,如选择的电压为AC,则应选用AC高压输出孔,如选择的电压为DC,则应选用DC高压输出孔,另一端连接于被测端(COM) 。

  7、按启动开关, 则测试指示灯亮,顺时针调节调压旋钮,输出测试电压逐渐升高,直至调节到所需要的电压值为止。

  8、复原开关用作为切断测试电压,在任何启动状态,按该开关,测试电压被切断,测试指示灯熄灭。

  9、如果用时控,测试时间到达预置值,绝缘耐压测试仪的测试电压被切断,表示被测产品合格。

  10、在测试中,被测试产品中电流超过设定值,则测试电压被切断,同时产生报警声和不合格指示灯亮(警示约1秒)这种情况下,被测试产品被判定为不合格。

  11、在生产中如需快速测试前先设定AC/DC开关,电压量程开关,切断电流值,时控值,并打开时控开关,调节好所需电压值,设置测量开关为测量位置然后按复原开关以切断测试电压,连接被测试产品,按启动开关,则进入测试状态。在下次测试中,如不改变测试参数,则不要改变任何设置开关和调压按钮。
