真空开关真空度测试仪的详细试验步

  我们都知道电力试验设备是给高压电力系统做试验测试用的,相信大家对它们的详细试验步骤一定感兴趣。下面合众电气技术工程师专门选择了一款产品,举例介绍真空开关真空度测试仪的详细试验步骤。

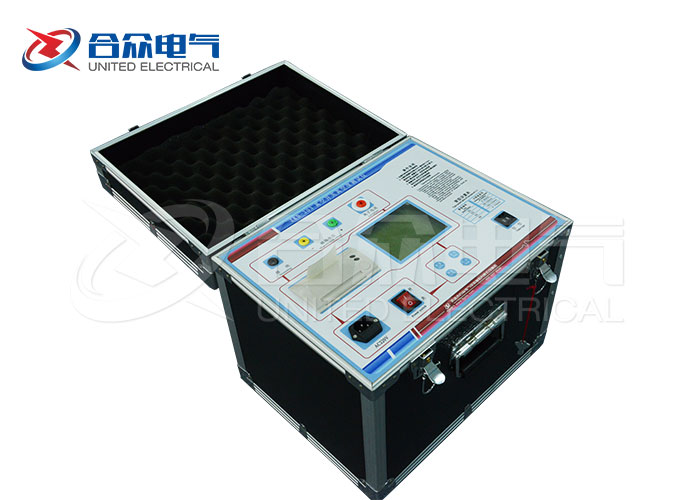

真空开关真空度测试仪
  详细实验步骤

  1、确保真空断路器与外界绝缘,实验时不产生泄露与反向充电。

  具体需处理以下几个方面:

  A、两端的接地;

  B、互感器;

  C、避雷器;

  D、消弧电容

  E、传感器

  2、确保真空断路器洁净干燥

  3、确保真空断路器开距(分闸)

  4、然后按图2所示悬挂好励磁线圈,白刻度线对准真空断路器中间位置,用绑带绑紧电磁铁和真空断路器(实验时脉冲电压会产生冲击力,避免造成真空断路器的损裂)。

  5、按测试线的颜色与插件大小连接线路,高圧大夹夹于离电磁铁距离远一点的真空断路器一端,黄绿线须先连电磁铁再连仪器。

  6、通过拔码开关输入选择与真空断路器相匹配的管型(带护套的真空断路器以护套的直径为准) 。

  7、准备工作做好、检查连线无误后打开电源,按复位键,确保仪器处于初始状态。

  8、按检漏键进行检漏,对真空管定质,看真空断路器泄露还是合格。

  9、按测量定量,看真空度到底是多少,打印测试结果。

  (显示:3.26E-4Pa即为3.26×10-4 Pa帕斯卡)

  真空断路器国标:出厂标准小于1.33×10-3 Pa帕斯卡;

  大于6 .62×10-2 Pa帕斯卡不合格

  10、放电:按检漏降低磁场电压,关闭电源,大夹对地放点,单根分别拔出仪器上的黄绿测试线(手别碰到插件的裸露部分) ,放电完成,其它测试线可随意拆卸。

  11、装好配件,试验完成。
