真空开关真空度测试仪的仪器测试原理

  电力试验设备有很多种类，开关类是其中重要的一种，了解它们的仪器测试原理，能很好了解一款产品。下面合众电气技术工程师介绍，真空开关真空度测试仪的仪器测试原理。

  将灭弧室两触头拉开一定的开距，施加脉冲高压；将灭弧室置于螺旋线圈内或将新型电磁线圈置于灭弧室外侧，向线圈施加磁场电压，从而在灭弧室内产生与高压同步的脉冲磁场。这样在脉冲磁场和强电场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体的密度（即真空度值）成比例关系。对于不同型号的真空管（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定各种管型的真空度与离子电源间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流－真空度曲线而获得该管型的真空度。测试电路示意图如图1所示。

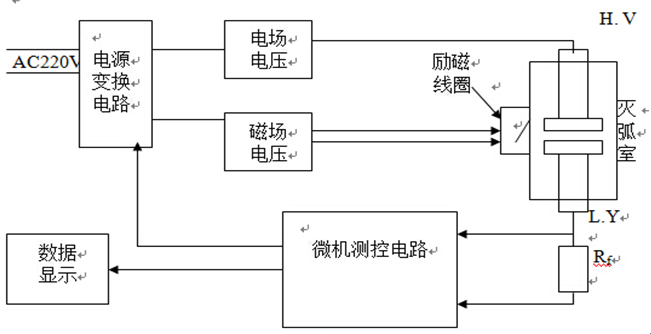

  图1  灭弧室真空度磁控度放电法测试电路

  在常规磁控放电法测试灭弧室的真空度时，为了提高测试灵敏度，需从断路器上卸下灭弧室，并置于螺旋管线圈内。这样一来，灭弧室重新装回断路器装置上时需要重新调整机械参数，工作量很大且需专业人士。使用新型磁线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。同时采用单片微机（单片微型计算机）进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。
