微机继电保护测试仪的差动试验

  微机继电保护测试仪是比较复杂的电力试验设备，在几百种电力试验设备中，其功能复杂性能排前三。继保也能做很多试验，获取很多试验数据，下面合众电气专家举例介绍，微机继电保护测试仪的差动试验。

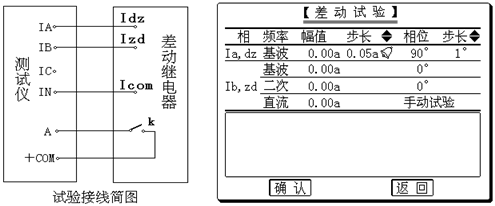

  ■界面说明

  差动试验中，装置从Ia、Ib端子输出两路电流，主要用于测试差动继电器。

  Ia相作动作电流Idz，固定为基波，可变幅度。

  Ib相作制动电流Izd，可设定为直流、基波、二次电流，可设定各次的幅值。

  做差动继电器的比率制动特性时，在Izd的基波数值处设定制动电流值，做直流助磁特性时，在直流数值处设定电流值，做二次谐波制动特性时在二次电流处设定电流值。

  Izd、Idz输出交流时，最大电流30A；Izd输出直流时，最大电流10A。

  需要输入的各种设定量：

  Idz初值、变化步长、相位；

  Izd各次量的幅值、相位；

  手动变化 / 自动变化

  试验中可变化的变量为 Idz幅值、 Idz的相位。

  l开入量：测试时，被测元件的接点可接入任一路开关量输入端子中。

  l开出量：两路输出节点，一路跟踪试验的过程，在试验按下“开始”时闭合，试验“停止”时断开；另一路跟踪试验数据的变化，即在试验开始后第一次按动“▲”或“▼”按钮时闭合，试验“停止”时断开。

  l数据记录区：保护动作、返回时除记录动作时间及返回时间外，又边两行显示依次为动作、返回时Idz、Izd的各次电流值。

  数据设定完毕后，选定“确认”，屏幕将显示继电器接点状态图，选定“开始”即开始输出进行试验，试验中变化量可以自动变化也可手动变化，试验方法类同交流试验。当继电器接点动作及返回时，屏幕上测试记录区将显示被测继电器的动作时间和返回时间、Idz和Izd的电流值。
