继电保护测试仪整组试验

  电力试验设备试验过程中,有的因为一些仪器比较复杂,而试验过程会复杂一些,下面合众电气专家举例介绍,继电保护测试仪整组试验。

  第五节   整组试验

  ■界面说明

  整组试验2与整组试验1的功能基本相同。整组试验1是按照阻抗方式设定各种故障情况用于保护进行整组试验,但对于某些保护无法获知故障阻抗,而只有故障电压和电流,如零序保护或35KV线路保护,此时可以用此模块进行试验。

  故障相  可设定为AN、BN、CN、AB、BC、CA、ABC型故障。

  故障电压U  对于单相故障和三相故障,故障电压U为故障相电压值,对于相间故障,故障电压U为故障两相的线电压值。

  整定电流I  为保护某段整定电流值或稍大。

  故障电流  为nד整定电流”,以此值作为故障相短路电流进行模拟试验。

  其它各选项以及测试过程均与整组试验1完全相同。请参阅该节。

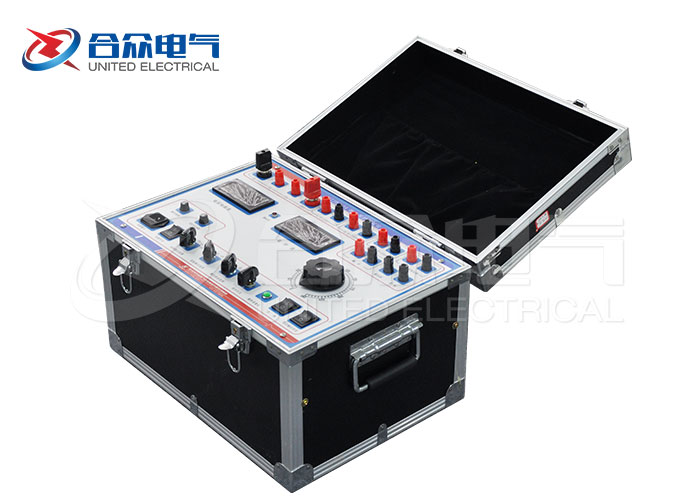

继电保护测试仪
  ■ 试验指导

  35kv线路低压闭锁试验

  35kv线路低压闭锁试验:参数设置如右图,定值为额定电流5A,闭锁电压(线电压)40V,检查保护动作时间及重合闸动作情况,将A B C三相电压及A、C相电流接到保护单元,将跳闸接点接到开入A,重合闸接点接至R,接点回线接至+COM端,即可进行试验。

  以上是继电保护测试仪整组试验。如果需要更多电力试验设备,请联系合众电气官网客服,我们将竭诚为您服务。
