微机继电保护测试仪开入量与开出量

  电力试验设备会有一些量需要注意,比如继电保护测试仪这类比较复杂的仪器,更是需要多了解。下面合众电气专家介绍,微机继电保护测试仪开入量与开出量。

  开入量:测试时,被测元件的接点可接入任一路开关量输入端子中。

  开出量:两路输出节点,一路跟踪试验的过程,在试验按下“开始”时闭合,试验“停止”时断开;另一路跟踪试验数据的变化,即在试验开始后第一次按动“▲”或“▼”按钮时闭合,试验“停止”时断开。

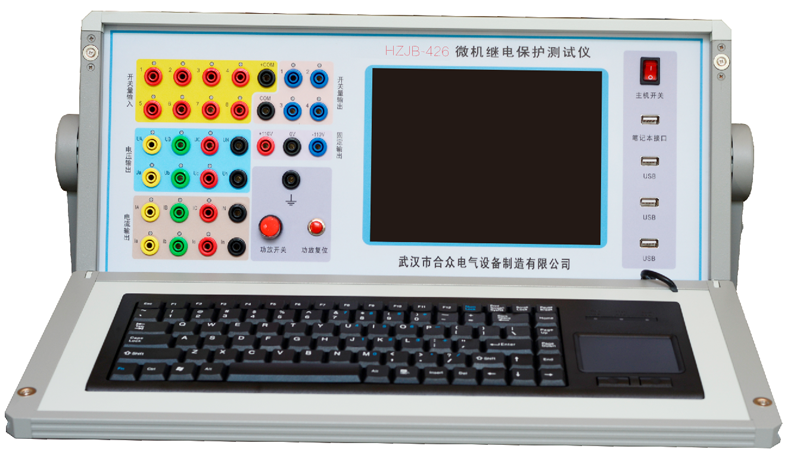

微机继电保护测试仪
  数据记录区:保护动作、返回时除记录动作时间及返回时间外,下部两行显示依次为动作、返回时Ua、Ub、Uc、Ia、Ib、Ic的动作值和返回值。

  组合输出量:直流电压每相可输出±160V。当需要较高输出电压时,可将两通道串联使Ua输出+160V、Ub输出 -160V,则Uab输出为320V

  注意:1. 自动试验时自动变化时间间隔约为0.3秒,若测试时间继电器等动作时间较长的继电器,则测出的时间将会不正确,请改用手动变化方式测时间。

  2. 做信号继电器、极化继电器等很小电流(不到20mA)的继电器时,由于继电器线圈内阻太大(几百至几千欧),一般不能直接用电流输出来试验,应采用电压输出,测得动作电压除以用万用表量出的线圈电阻即得动作电流。

  下面是微机继电保护测试仪开入量与开出量。如果需要更多电力试验设备,请联系合众电气在线客服。
