开关机械特性测试仪的面板布置

  电力测试设备面板上有很多内容，一些操作按键会布置在面板上，下面合众电气公司专家介绍一款设备，开关机械特性测试仪的面板布置。

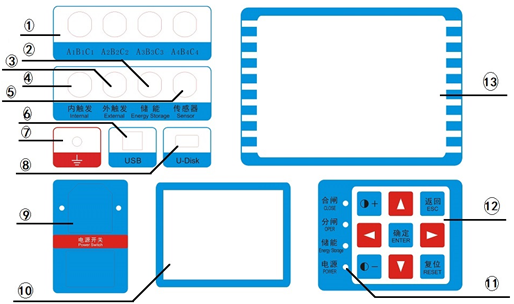

  面板布置

  序 号面 板 标 志功  能  说  明
  ①A1 B1 C1   A2 B2 C2 A3 B3 C3  A4 B4 C4 12路断口时间测量通道

  ②储能插座提供直流储能电机电源，

  ③外触发插座外触发方式时，直接并接到分、合线圈两端，取线圈上电信号作为同步信号。

  ④内触发插座分合闸控制，提供合分闸控制直流电源

  ⑤速度传感器插座速度传感器的信号输入

  ⑥USB接口可通过此口连接计算机。

  ⑦保护接地端与大地相接

  ⑧U-Disk若有此功能，则可进行U盘操作。

  ⑨电源开关输入电源220V±10%  50Hz±10%

  ⑩面板打印机打印测试报告及图谱

  电源输出指示灯有相应电源输出，此指示灯亮。

  功能按键块  液晶对比度的增、减

  上、下移动光标或增、减当前光标处数值

  左、右菜单或移动光标

  [确定]选择当前菜单或确认操作

  [返回]返回上级或取消操作

  [复位]仪器复位

  液晶显示屏 大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱

  以上是开关机械特性测试仪的面板布置。如果需要电力试验设备，请联系合众电气公司在线客服。
