特种变压器变比组别测试仪如何测量

  电力系统在世界各国都是非常重要的系统,电力测试设备作为检查电力系统的重要行业,这些年发展很快,下面合众电气技术工程师介绍,特种变压器变比组别测试仪如何测量。

  主菜单,旋转鼠标,选中 “测量”,按下鼠标,进入测量,显示见图三。

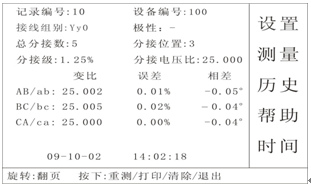

  测量完成后,液晶屏上显示电压比测量结果,见图四。
特种变压器变比组别测试仪
  图 三
特种变压器变比组别测试仪
  图 四

  其中相差指对应的线电压的相位差,如VAB与Vab的相位差。如果是二相/三相变压器,相差指的是高压单相与低压线电压的相位差。三相/二相刚好相反。

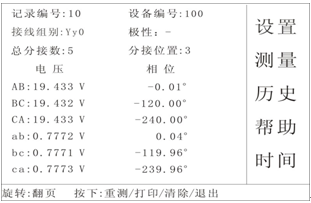

  一次测量结果按二屏来显示。第一屏显示变比,第二屏显示电压。此时,旋转鼠标。屏幕显示见图五。屏幕上显示了高压和低压的各个电压的幅值和相位。

  继续旋转鼠标,可以查看历史数据,如果到了最后一个数据,又从第一个数据开始显示。
特种变压器变比组别测试仪
  图 五

  按下鼠标,弹出子菜单,见图六
特种变压器变比组别测试仪
  图六

  菜单菜操作方法与前面相同。在这个菜单中完成,重测,打印数据,清除数据,返回主菜菜单等功能。

  测量

  以上是特种变压器变比组别测试仪如何测量,如果需要更多电力检测设备,可在线咨询我们客服,我们将竭诚为您服务。
