氧化锌避雷器测试仪设置及测试接线

  氧化锌避雷器测试仪用于MOA氧化锌避雷器泄漏电流的测量分析。主要是用于测量阻性电流,从而分析氧化锌老化和受潮的程度。本氧化锌避雷器特性测试仪也可用于实验室做出厂和化锌避雷器验收试验。

  氧化锌避雷器测试仪使用操作步骤,打开氧化锌避雷器测试仪的电源开关,使启动界面出现在屏幕上,大约几秒钟后,主菜单就会出现。氧化锌避雷器测试仪的操作方法如下:

  线路编号设置,按功能键并将光标放在行号上。根据确定键,你可以进去选择你需要调整的位置。这样,会出现一个小光标。然后按增加或减少键进行选择。调整位置后,按确定键。

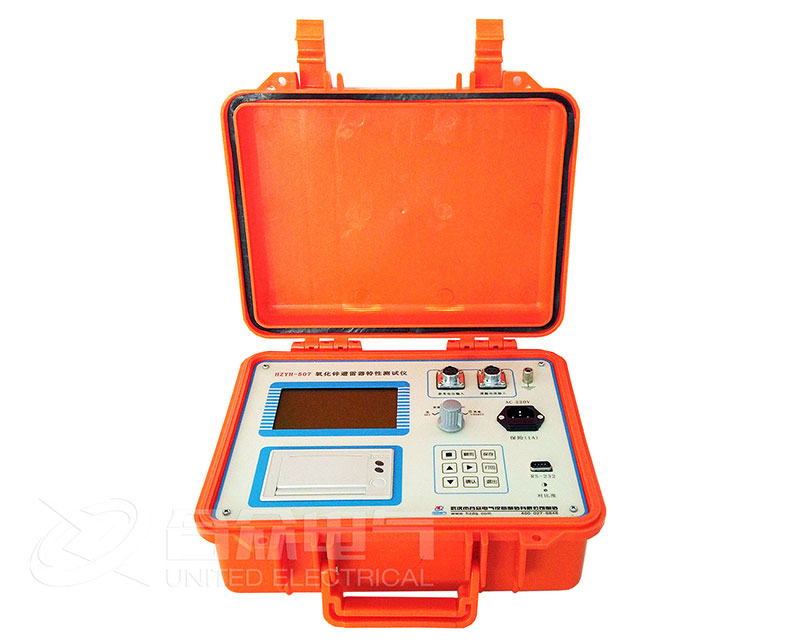

氧化锌避雷器测试仪

  测试序列设置,这也可以调整位置,调整完成后,按OK键。其中x为三相测量,abc为单相测量,对于PT变比,也按相同的方法进行调整。

  补偿角度设置,调整的方法是一样的。通常,相间干扰的影响在2到5度之间。由于很难准确计算出干扰,所以不提倡硬补偿,并将其设为零。如果需要调整边相位的校正角度,可以根据参考原理进行,如果选择的话。如果同时测量三相,则角度可以自动补偿。

  其次,在设置氧化锌避雷器测试仪参数后,也可以选择显示所有的测试信息,测量数据也可以打印出来,也可以存储,这些数据也可以上传到网络进行存储。

  在使用氧化锌避雷器测试仪时,可以按照以上方法进行设置操作。重点是各种参数的设置,数据和模式的设置也比较简单。我们可以根据需要来设定。只有进行正确的设置,才能保证测量结果的准确性。

  测试线路连接方法,参考电压信号线一端插入参考电压插座,另一端接被测相PT二次低压输出:小黑夹子接中性点(x),小红夹子接待测相电压(a/b/c)。外施法测量时接升压变压器的测量绕组。如果PT距离较远,可使用加长线。

  电流信号连接,先将泄漏电流信号线插头插入氧化锌避雷器测试仪,后将另一端夹子夹到(或通过绝缘竿搭到)被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上,由MOA下端取电流信号。电流信号不能使用加长线。
