全自动温升试验装置的数字显示界面
温升试验装置是高压开关检测设备中非常重要的一种,也是合众电气自主生产的热销重点产品之一。那么它的外观比如显示界面是什么样的呢,下面来看看全自动温升试验装置的数字显示界面。
显示界面
显示界面可以对当前的状况有比较全面的了解,包括通道名称,测量值,工程量单位,报警指示,报警输出状态等。
(数显)数字显示界面

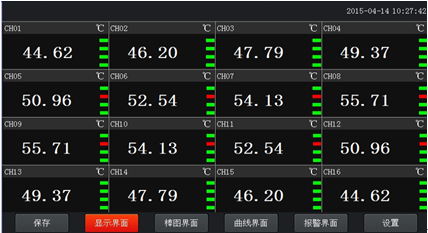

数显画面分为64、48、40、32、24、16、8通道数显画面(8通道有一个综合显示画面),用户可通过按设置按钮进入参数设置选择通道数目即可实现所需要通道显示数目的显示界面。如下图为16通道显示界面。
下图为显示画面单个通道的具体内容,其中包含通道名称、单位、测量值和报警标志四个部分。报警标志从上到下依次为上上限报警、上限报警、下限报警、下下限报警。数值正常时,报警标志为绿色,当超过报警值时,对应的报警标志会由绿色变为红色(或者是:出现报警时,对应的报警标志会由绿色变为红色)报警值可以在参数设置里设置。
点击方框内的区域内会弹出显示该通道基本信息的小窗口,小窗口如上图所示。
显示画面下按钮功能介绍:
在界面底端有六个按钮(保存、显示、棒图、曲线界面、报警界面、设置)。
以上是全自动温升试验装置的数字显示界面,如果需要更多电力测试设备,请在线联系合众电气客服,我们将安排专业的业务经理和您对接,竭诚为您服务。
