变压器综合测试仪空载试验操作方法

  变压器综合测试仪为多功能测量仪器,相当于往常两种测试仪器:即变压器容量测试仪和变压器特性参数测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、短路(负载)损耗、阻抗电压等一系列工频参数进行精密的测量。虽然变压器综合测试仪可以测试的项目较多,但是各项测试功能都有独立的操作界面,智能化操作即可进行测试,接下来看变压器综合测试仪空载试验操作过程。

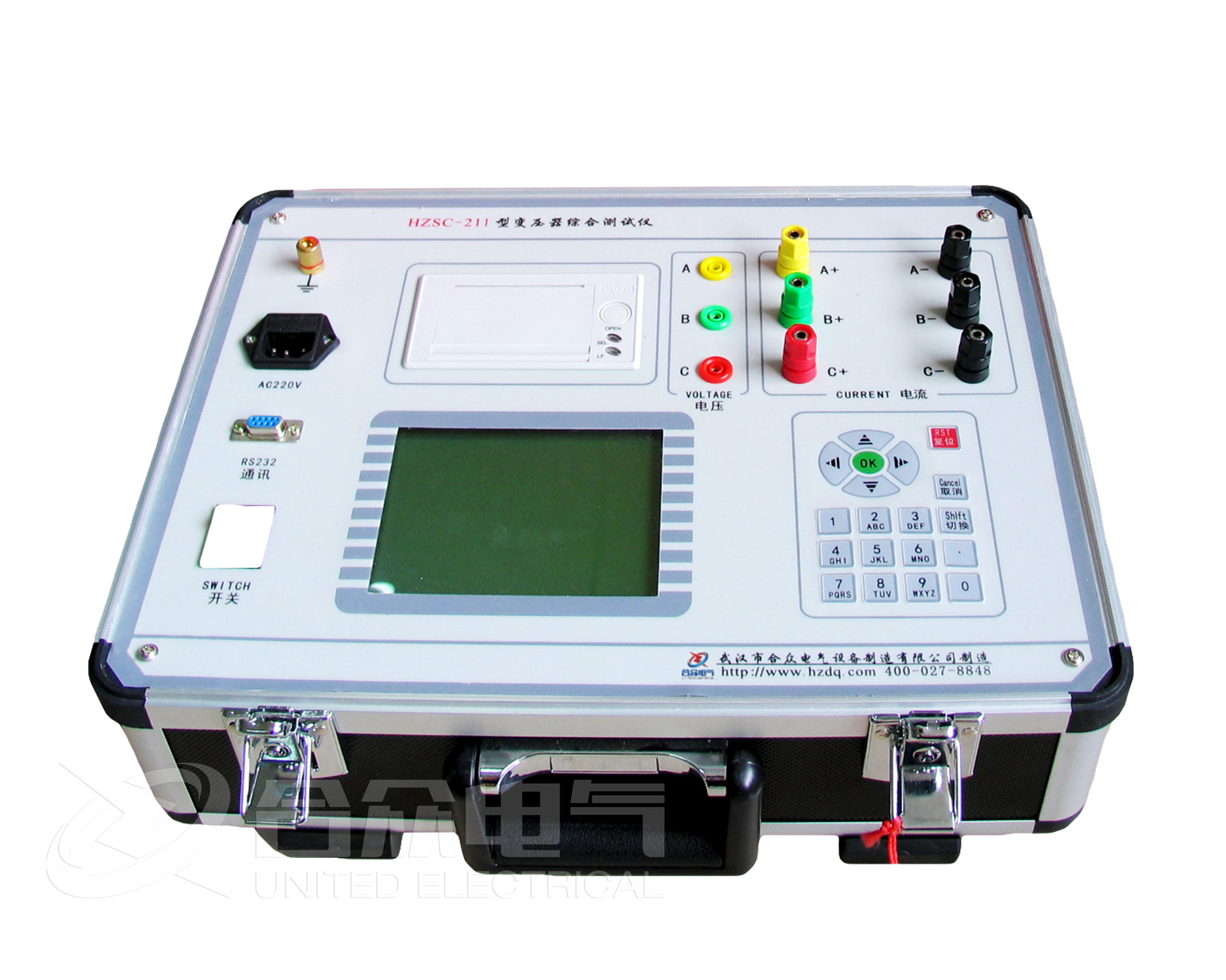

变压器综合测试仪

  1)根据变压器综合测试仪变压器类型参考后面对应的接线图进行正确接线,然后接通空负载测试仪的工作电源(便携式空负载测试仪出厂时内部接线为双表法测量方式)。

  2)在变压器综合测试仪主界面中选择空载试验,则显示空载试验设置界面如下图:

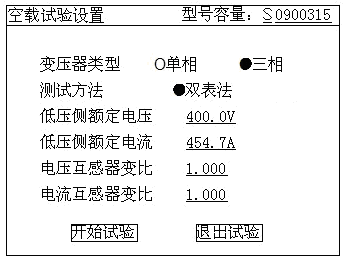

  图7 空载试验设置页面

  该页面保存上次试验时的设置值,检查、修改该页面中的设置值使其与当前试验变压器一致。

  注:在我司某些版本的变压器综合测试仪中,为了简化外部的接线,仪器内部已经接成了双表法,此时该界面的测试方法不可选择。

  3)在图7中,光标选择“开始试验”,按OK键进入如下的空载试验测试数据页面:

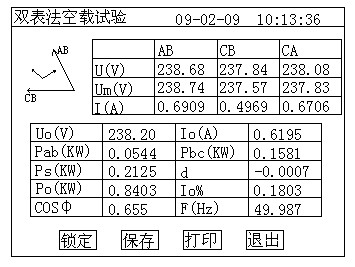

  图8 空载试验测试数据页面

  图8完整的显示了变压器综合测试仪空载试验的所有测试结果:Uo(V)为三相线电压的平均值,Ps(KW)为当前电压下的实测功率,d为电压波形畸变系数,Po(KW)为校正后的空载损耗,Io%为空载电流百分比。

  左上侧为试验电压、电流的向量图,如果接线错误,该页面提示“接线错误,请关机检查”;通过调压器缓慢增加试验电压,当Uo(V)等于空载试验的额定电压时,停止升压。移动光标到“锁定”按钮,长按OK键将出现图9正在测量的提示,此时保持调压器不动,当图9中的正在测量的提示消息消失后,当前测试结果已经被锁定,然后“锁定”按钮变为“重测”按钮,此时请迅速操作调压器降压至零位。



  图9 空载损耗正在测量计算页面


  在该页面的“保存”把当前的结果保存到随机的存储器上;“打印”则通过打印机打印当前的测试结果。

  注意:升压的过程中,要时刻关注Uo与Io,除避免过压外,更要提防试品异常时试验电流过大损坏仪器或被试品。

  4)在图8中按“重测”则将重新对当前变压器进行测试,按“退出”则退回到图3系统功能的主界面。
