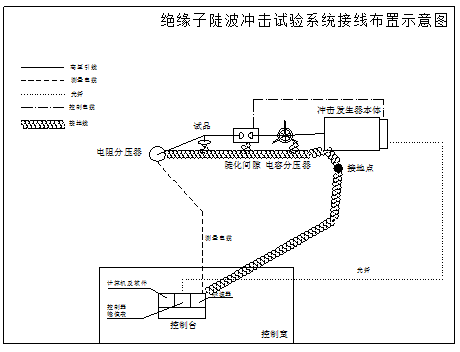

绝缘子陡波冲击电压发生器的设备布局

  冲击电压发生器的试品也可以是多样的，下面和武汉合众电气来看看绝缘子陡波冲击电压试验的设备布局及接线说明：
  适用试品：陶瓷单片绝缘子、玻璃单片绝缘子

  注： 1、 高压引线最好使用宽铜箔，宽度150mm。连接时应注意保留足够的绝缘距离；

  2、 接地线最好使用宽铜箔，宽度150mm。

  3、 测量电缆使用规定阻抗的射频同轴电缆。

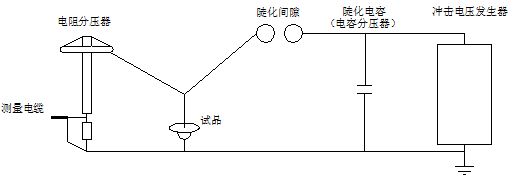

  接线原理图如下：
  以上是冲击电压发生器的介绍，如果需要该仪器，可以联系我们客服。
