电磁式电压互感器感应耐压试验方法

  全绝缘电压互感器和半绝缘电压互感器,目前,我国35kV及以下的电力系统中,电力设备厂家和电力用户习惯用全绝缘和半绝缘来区分电磁式电压互感器,但是GB1207-2006《电磁式电压互感器》之3.1通用定义,只对“不接地电压互感器”及“接地电压互感器”给出了明确定义,没有对全绝缘和半绝缘电压互感器给出定义。要区分全绝缘电压互感器和半绝缘电压互感器,首先要了解电压互感器内部绝缘。

  电压互感器内部绝缘可分为主绝缘和纵绝缘。主绝缘是一次绕组及高压引线对二次绕组及地的绝缘;纵绝缘是电压互感器绕组内部匝间、层间、线段间的绝缘。通过工频耐压试验,可以考核主绝缘;通过感应耐压试验才能考核纵绝缘。因此,全绝缘单相电压互感器一次高压端有两个端子,一次绕组与二次绕组及地间的主绝缘都要承受100%工频试验电压。半绝缘单相电压互感器是一次绕组的一端直接接地,半绝缘三相电压互感器是一次绕组星形连接点直接接地,半绝缘电压互感器一次绕组与二次绕组及地间的主绝缘承受的电压很低,一次高压端为独立端子。

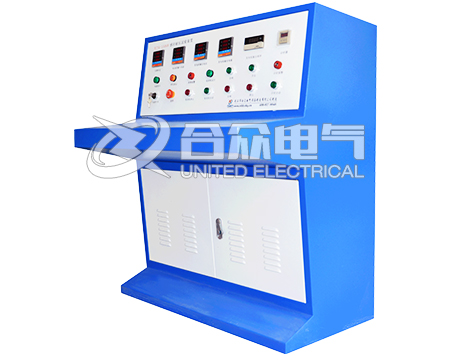

感应耐压试验装置

  电磁式电压互感器感应耐压试验方法,感应耐压试验有两种电压施加方式:(1)用规定的试验电压对一次绕组直接励磁;(2)对二次绕组施加足够的励磁电压,使一次绕组感应出规定的试验电压值,两种方法均应在高压侧测量电压。

  试验人员对全绝缘电压互感器先将一次绕组任意一端接地,对半绝缘电压互感器先将一次绕组接地端(N端)接地,然后将各二次绕组任意一端、外壳同时接地。把电源接入3倍频试验装置,试验人员检查感应耐压试验装置接线是否正确,仪表显示是否正常,检查无误后通知检定员合闸空升加压回路,观察感应耐压试验装置无异常后降压至零并断开电源。

  根据感应耐压试验装置实际情况选择其中一种电压施加方式,按照试验装置的要求连接电压互感器,审核员检查无误后通知检定员合闸均匀升压,施加2倍额定电压值历时1min,如果没有发生绝缘损坏或放电闪络,则认为通过试验。武汉市合众电气提醒,试验结束,应先断开试验电源,穿戴绝缘手套,用放电棒将被试绕组和试验变压器的高压部分接地,并充分放电后,再开始拆线,最后拆除接地线。
