匝间冲击耐压试验仪的仪器结构

  匝间冲击耐压试验仪很多人不是很了解，要了解一个仪器最好的办法就是了解仪器的内部结构和工作原理，下面来和武汉合众电气了解下匝间冲击耐压试验仪的仪器结构。

  HZZJ-112S匝间冲击耐压试验仪是由上下二个机箱组成，上机箱装有控制单元，调压变压器。下机箱是高压主回路。两机箱间由14芯插座连接。

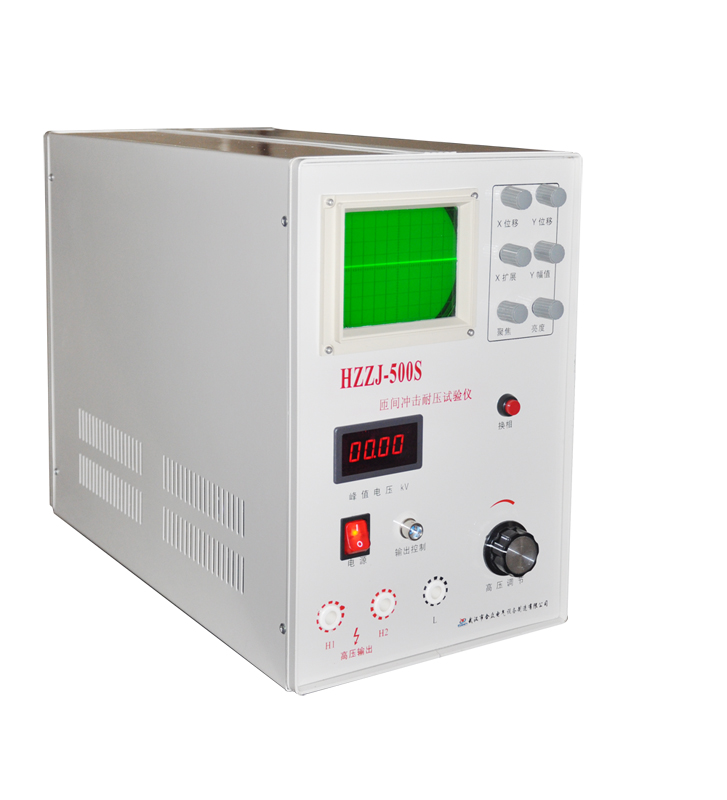

  HZZJ-112S匝间冲击耐压试验仪上面板

  HZZJ-112S匝间冲击耐压试验仪有如下组成部件：

  显示屏：用以显示脉冲衰减振荡波形。

  直流数字电压表：用以显示直流电压。

  峰值数字电压表：用以显示冲击峰值电压。

  高压调节旋钮：调节输出脉冲电压值（顺时针方向增大）

  高压输出控制插座：当脚踏开关插入后，踏下脚踏开关，主电路接通。

  高压启动开关：当电源开关接通后，按下此开关（内带指示灯微亮）将自动延时约五分钟左右，指示灯增亮，即可进行冲击试验。

  电源开关：用以接通或断开电源。

  聚焦旋钮（Ⅰ：Ⅱ）：调节此旋钮，可调正波形清晰状态。

  亮度旋钮：用以调节波形亮度，以显示适中（注意：不要太亮）。

  Y幅值旋钮：调节波形垂直幅度，以显示适中。

  X扩展旋钮：调节波形扫描频率，以显示适中。

  Y位移旋钮：调节波形在垂直方向上下移动。

  X位移旋钮：调节波形在水平方向左右移动。

  电源插座：用以联接电源。

  保险管插座：2A保险管，用以保护控制线路。

  保险管插座：5A保险管，用以保护主电路。

  接地端子：用以接地。（或者接零）

  联接线插座：用以联接下机箱电路。

  输出线接线端子：（低电位L,黑色）用以构成高压输出回路。

  输出线接线端子：（高电位H1,红色）输出高压脉冲试验电压。

  输出线接线端子：（高电位H2,红色）输出高压脉冲试验 电压。

  联接线插座：用以联接上机箱电路。

  本文是匝间冲击耐压试验仪的仪器结构的内容，如果对匝间冲击耐压试验仪或者其他电气测试设备有更多需求，请联系我们客服。
