互感器综合特性测试仪CT(伏安)特性测试图解

互感器综合特性测试仪,进行电流互感器励磁特性、变比、极性、一次通流、交流耐压、退磁测试时,请移动光标至CT,并选择相应测试选项。

1、CT励磁(伏安)特性测试

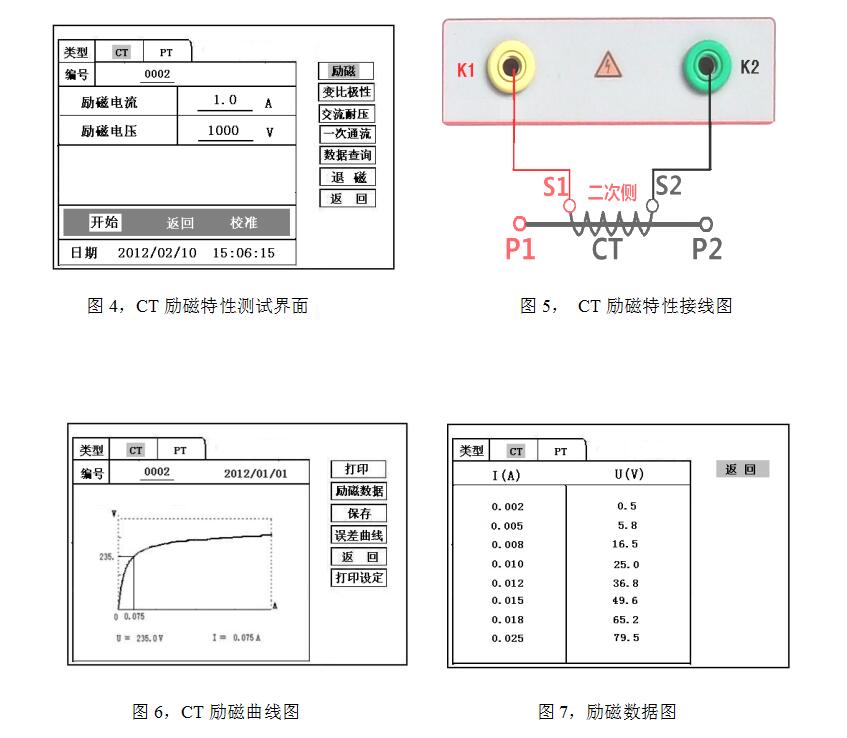

按“励磁”键后,即进入测试界面如图4。

1)、参数设置:

励磁电流:设置范围(0—20A)为仪器输出的最高设置电流,如果实验中电流达到设定值,将会自动停止升流,以免损坏设备。通常电流设置值大于等于1A,就可以测试到拐点值。

励磁电压:设置范围(0—1000V)为仪器输出的最高设置电压,通常电压设置值稍大于拐点电压,这样可以使曲线显示的比例更加协调,电压设置过高,曲线贴近Y轴,电压设置过低,曲线贴近X轴。如果实验中电压达到设定值,将会自动停止升压,以免损坏设备。

互感器综合特性测试仪测试接线

1) 、接线方式:

接线图见(图5),测试仪的K1、K2为电压输出端,试验时将K1、K2分别接互感器的S1、S2(互感器的所有端子的连线都应断开)。接线无误后,合上“功率开关”,按“开始” 键后,即开始测试(见图5)。

试验时,光标在“停止”选项上,并不停闪烁,测试仪开始自动升压、升流,当测试仪检测完毕后,试验结束并描绘出伏安特性曲线图(如图6)。


2)、互感器综合特性测试仪伏安特性(励磁)测试结果操作说明

试验结束后,屏幕显示出伏安特性测试曲线(见图6)。该界面上各操作功能如下:

打印:控制器选择“打印”后,先后打印伏安特性(励磁)曲线、数据,方便用户做报告用。同时减少更换打印纸的频率,节省时间,提高效率。      励磁数据:将光标移动至“励磁数据”选项选定,屏幕上将显示伏安特性试验的测试数据列表(见图7)。按下“返回”键即退回到伏安特性试验曲线界面,控制器即可实现数据的上下翻。当页面翻转不动时,则已到达最后一页。

互感器综合特性测试仪设置界面

保存:控制器移动至“保存”选项,按下即可将当前所测数据保存,保存成功后,屏幕上显示“保存完毕”。成功保存后,用户如果再按下“保存”键,程序会自动分辨,不保存相同的测试记录。并且可在数据查询菜单中进行查看。

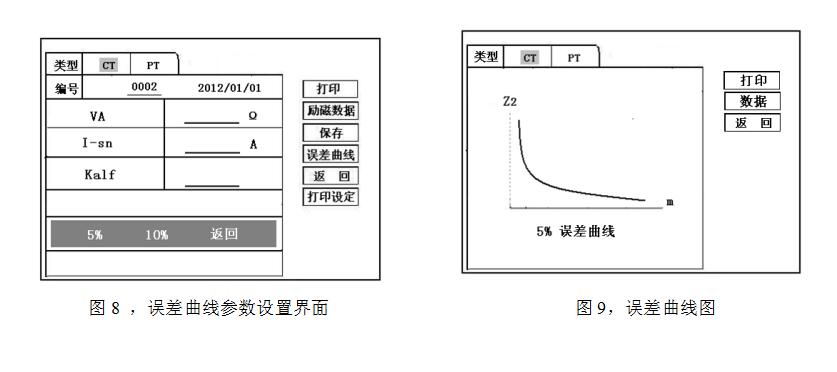

误差曲线:在图6的界面中,将光标移至“误差曲线”选定后,屏上将显示伏安特性试验的误差曲线的设置(见图8)。选定后计算出的误差曲线如图9。

互感器综合测试仪打印设置

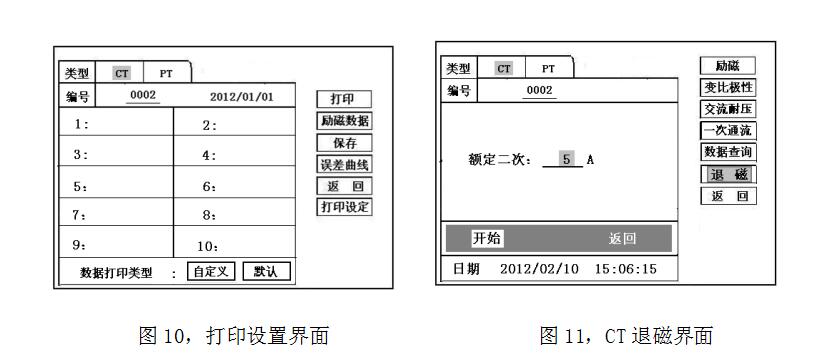

打印设置:光标移动至此选项,按下即进入打印设置界面(图10),可根据要求选择“默认”设定需打印的电流值,或选择“自定义”。
