全自动绝缘靴(手套)耐压试验装置操作说明

  全自动绝缘靴(手套)耐压试验装置操作说明

  注:以下参数用户可根据被试品的要求进行设定,本智能控制系统采用了智能优先,手动和自动两种控制模式,用“自动时”除急停按钮其它的操作无效。用“手动时”除屏上停止按钮其它的操作无效。

  1、自动操作:

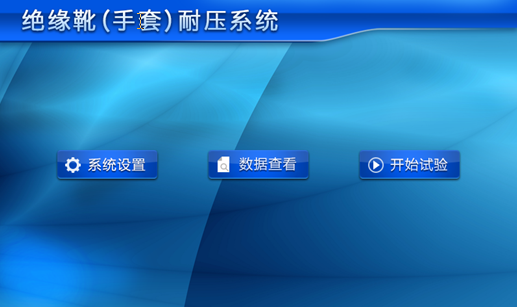

  (1)按相关规程接好连接线,合上电源,系统进入主界面,如图1:
  图1

  (2)点击界面中的系统设置按钮,进入管理员密码,如图2:
  图2

  (3)点击对话框,输入管理员密码1818,点击确定键进入参数设置界面,如图3:
  图3

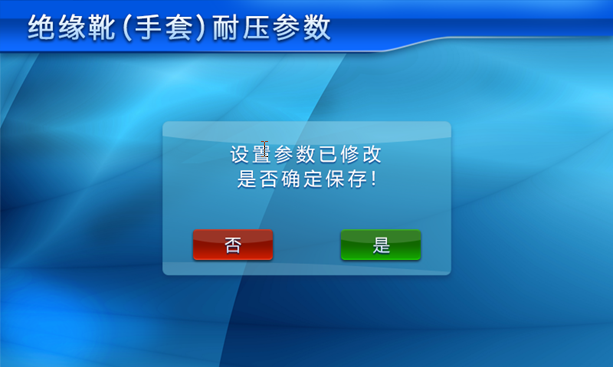

  (4)根据不同的被试品设置相应参数,然后点击确定键,进入保存界面,如图4:
  图4

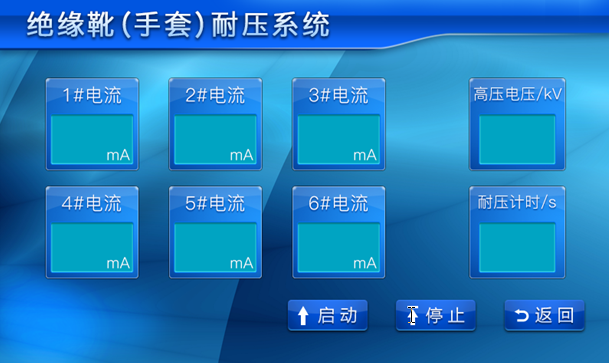

  (5)点击按键是,系统进入主界面(图1),此时系统已保存用户设置的参数,点击主界面的开始试验按钮,进入试验界面,如图5:
  图5

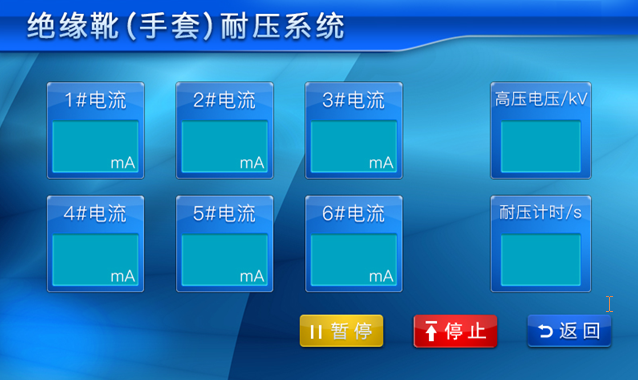

  (6)点击启动按钮,接触器吸合,此时系统开始自动升压,如图6:
  图6

  (注:在升压过程中,如果想停止升压,可点击暂停按钮,再次点击该按钮系统则继续升压)

  (7)当电压升至用户所设定的目标电压时,系统开始计时:

  (8)在耐压至用户设定的时间后,系统自动降压直至调压器回到零位,此时设备会发出滴滴滴的响声,表明试品合格,如图7:
  图7

  (注:假如试品不合格,设备会发出长响声。)

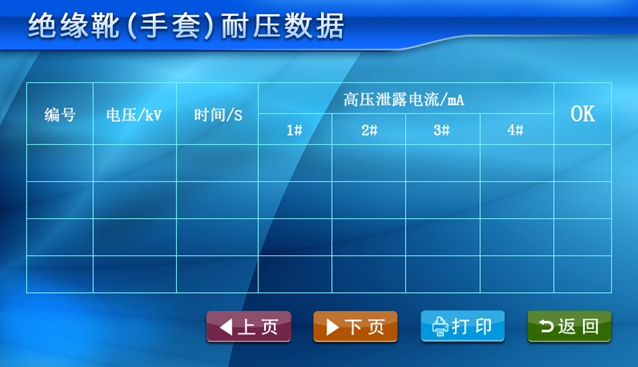

  (9)点击按钮是保存试验数据,系统进入到试验界面,点击试验界面的返回按钮,系统进入到主界面,点击主界面的系统查看按钮,进入系统保存的数据库,如图8:
  图8

  (10)点击任意一组数据或多组数据后的×后,则会变成√,表示将这一组或多组数据选中,点击打印按钮,系统会自动打印出选中的数据。
