石化系统接地电阻及电源系统接地电阻标准要求

  在电缆供电的系统中,接地电容电流较大。当电流大于规定值时会产生弧光接地过电压。采用中性点电阻接地方式的目的就是给故障点注入阻性电流,使接地故障电流呈阻容性质,减小与电压的相位差,降低故障点电流过零熄弧后的重燃率,使过电压限制在相电压的2.6倍以内,提高继电保护的灵敏度作用于跳闸,从而有效保护系统正常运行。

  石化系统接地电阻要求:

  依据GB50074-2002《石油库设计规范》第14章:电气装置;第14.2.2条:钢油罐接地点沿油罐周长的间距,不宜大于30m,接地电阻不宜大于10Ω。第14.2.3条:覆土油罐的罐体及罐宝的金属构件以及呼吸阀、量油孔等金属附件,应做电气连接并接地,接地电阻不宜大于10Ω。第14.2.10条:进出洞内的金属管道接地电阻不宜大于20Ω。电力和信息线路应采用铠装电缆埋地引入洞内。接地电阻不宜大于20Ω。电缆与架空线路的连接处,应装设过电压保护器。过电压保护器、电缆外皮和瓷瓶铁脚,应做电气连接并接地,接地电阻不宜大于10Ω。第14.2.13条:进入油品装卸区的输油(油气)管道在进入点应接地,接地电阻不应大于20Ω。第14.2.16条:避雷针(网、带)的接地电阻,不宜大于10Ω。第14.3.5条:每组绝缘轨缝的电气化铁路侧,应设一组向电气化铁路所在方向延伸的接地装置,接地电阻不应大于10Ω。

  第14.3.6条:铁路油品装卸设施的钢轨、输油管道、鹤管、钢栈桥等应做等电位跨接并接地,两组跨接间距不应大于20m,每组接地电阻不应大于10Ω。14.3.15条:防静电装置的接地电阻应小于100Ω。第14.3.16条:石油库内防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等,宜共用接地装置,其接地电阻不应大于4Ω。

  依据GB50156-2002《汽车加油加气站设计与施工规范》第10章:电气装置;第10.2.2条:加油加气站的防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等,宜共用接地装置,其接地电阻不应大于4Ω。第10.2.3条:液化受有气罐采用牺牲阳极法进行阴极防腐时,牺牲阳极的接地电阻不应大于10Ω。第10.3.1条:地上或管沟敷设的油品、液化石油气和天然气管道的始、末端和分支处应设防静电和防感应雷的联合接地装置,其接地电阻不应大于30Ω。10.3.4条:防静电装置的接地电阻应小于100Ω。

  依据GB50028-93《城镇燃气设计规范》第6.10.2条:防雷接地装置的冲击接地电阻应小于10Ω。第6.10.3条:静电接地体的接地电阻应小于100Ω。第7.2.31条:当建筑物处于防雷区外时,放散管的引线应接地,接地电阻应小于10Ω。

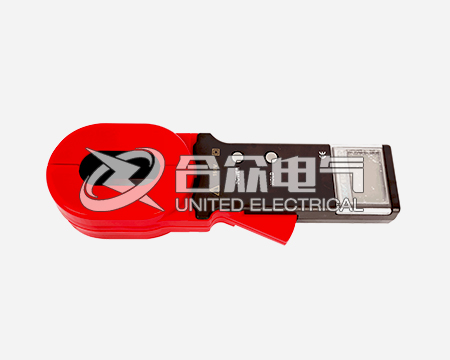

接地电阻测试仪

  电源系统接地电阻的要求:

  依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全:第14.7.5.3条要求,当机房接地与防雷接地系统共用时,接地电阻要求小于1Ω。因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置,接地电阻要求小于1Ω。

  依据GB50089-98《民用爆破器材工厂设计安全规范》第12章:电气;第12.6.4条:在电缆与架空线连接处,应装设避雷器。避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于10Ω。第12.7.2条:输送危险物质的各种室外架空管,应每隔20~25米接地一次,每处冲击接地电阻不应大于10Ω。第12.7.3条:危险区域应采取相应的防静电措施。凡生产、加工或储存危险品的过程中,有可能积聚静电电荷的金属设备、金属管道和导电物体,均应直接接地,接地电阻不应大于100Ω。第12.7.4条:低压配电线路的接地应采用TN-S或TN-C-S系统,引入建筑物的电源线路,中性点应重复接地,接地电阻不应大于10Ω。
