绝缘油介电强度测试仪进行绝缘油强度试验的步骤

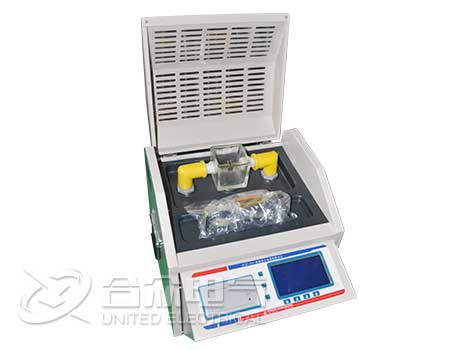

  绝缘油介电强度测试仪是以单片微计算机为核心，实现了测试过程自动化，汉字液晶显示，结果打印输出，可一次测试一杯油样，体积小巧，搬运方便，在0～80kV范围内进行油循环耐压试验。适用标准：GB/T507及DL429。

  操作方法

  1、测试前的准备工作

  (1)绝缘油介电强度测试仪在使用前应首先将接地端子与地线连接牢固，要特别注意不能虚接。

  (2)试验用油的提取、安放及油杯的清洗，应符合有关标准的要求。用随机标准规调整好油杯内电极距离，倒入待测油样，将油杯放入油杯箱，盖好箱盖。

  (3)上述各项确认无误后，接好电源线，准备进行测试。

  2、将控制面板上升压速度开关按至试验要求位置。

  3、开启电源开关，计算机进行自检，两秒钟后自动切换至测试主程序，液晶显示对应操作界面;此时进行打压设置，显示器将显示对应操作界面。

  首先完成5或10分钟静置，然后进行打压，每击穿一次后，立即进行电磁搅拌，之后，油杯会静放5分钟或所设定的时间，若已到时间，则开始进行下一次试验，共进行6次试验。例如设定值为60kV当某一杯油升压到60kV左右，油未被击穿，仪器将在这一电压保持1分钟施压，如仍未被击穿，此油合格不再进行试验，测试结束。

  4、数据查询与打印

  当设定的实验完成后，显示器将返回显示菜单此时，选择到“显示”选项按“确认”键，显示器可显示每次击穿值和平均值，并回到菜单下。在菜单下，选择到“打印”选项，按“确认”键，打印机将打印一次所有实验结果，然后自动返回菜单。
