绝缘子的绝缘电阻测量方法及交流耐压试验注意实现

  绝缘子的绝缘电阻,原则要求均在安装前进行测量,测量办法一般采用2500V及以上兆欧表测量,摇测步骤是:(1)将欲测绝缘子擦干净,放在干燥物品之上。(2)将兆欧表放置平稳,摇动发电机手柄,将两表笔接触,使指针到“O”位。(3)将两表笔分别接于被测低压线路磁绝缘子两端金属件,以每分钟120转的速度均匀摇动,读取指示数。(4)对运行中的绝缘子,大于300MΩ为合格,新用绝缘子大于500MΩ才能用。

  低压线路磁绝缘子串发生闪络放电的主要原因有哪些?

  低压线路磁绝缘子串发生闪络放电的主要原因有:(1)雷击:雷击引起的过电压可使低压线路磁绝缘子闪络,甚至爆炸。(2)内过电压:操作过电压,其值为系统相电压的3-4倍左右,正常工作电压下闪络:主要原因是低压线路磁绝缘子脏污且遇大雾、毛毛雨等天气所致,通常称为污闪。(3)长期工频电压升高:在中性点不接地系统中,当一相金属性接地时,其它两相电压升高倍,在故障未排除前,这种电压升高一直存在,如果绝缘子串中存在着绝缘弱点,就可能引发闪络。

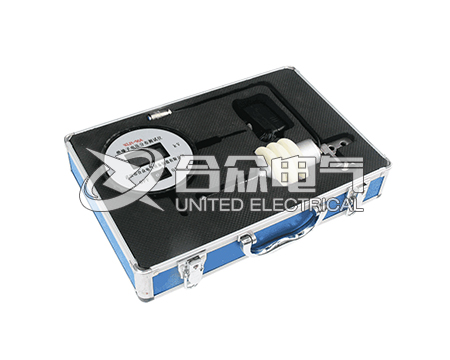

绝缘子分布电压测量仪

  沿低压线路磁绝缘子串进入强电场作业时,应具备哪些安全作业条件?

  (1)这种方式只限于在220kV及以上设备的耐张双串绝缘子串上进行。(2)低压线路磁绝缘子串片数:220kV每串不少于15只,且除了人体短接的绝缘子和零值绝缘外,良好绝缘子个数不少于9只(海拔1001-1500m)和10只(海拔1501-2000m);330kV每串不少于21只,且除人体短接的绝缘子和零值绝缘子外,良好绝缘子个数不少于17只(海拔1001-1500m)和18只(海拔1501-2000m),当低压线路磁绝缘子串表面潮湿或严重脏污时,禁止沿绝缘子串进入电场或在其上面作业。(3)进出过程中必须满足组合间隙的规定距离,如不能满足时,应加装保护间隙。(4)作业人员进出过程中,手脚动作要协调,幅度应尽量小,不得超出“跨三短四”的范围,并禁止大挥手、大摆动及前俯后仰等动作。

  绝缘子交流耐压注意事项

  (1)按试验电压标准耐压1MIN,在升压和耐压试验过程中不发生跳弧,不击穿为合格。

  (2)在升压和耐压过程中,如发现下列不正常现象时应立即断开电源,停止试验,检查出不正常的原因:1,电压表指针摆动很大;2.发现绝缘子闪络或跳弧,3.被试绝缘子发生较大而异常的放电声。

  (3)对运行中的35KV变电站内的支柱绝缘子,可以连同母线进行整体耐压试验,试验电压为100KV,时间为1MIN,但耐压试验前后,必须测量元件的绝缘电阻,不降低为合格,否则再耐压直至绝缘合格,以检出不合格的元件。

  (4)对于穿墙套管绝缘子,应根据时间状态进行加压。对变压器出线套管,对于35KV电压级,试验时套管内应充满油,下半部应浸入绝缘油中再加压。
