隔离变压器通用的防触电防护措施

隔离变压器属于安全电源,一般用来机器维修保养用起保护、防雷、滤波作用。隔离变压器是一种1:1的变压器。初级单相220V,次级也是单相220V.或初级三相380V,次能也是三相380V。首先通常我们用的交流电源电压一根线和大地相连,另一根线与大地之间有220V的电位差。人接触会产生触电。而隔离变压器的次级差不与在地相连,它的任意两线与大地之间没有电位。

人接触任意一条线都不会发生触电,这样就比较安全。其次还有隔离变压器的输出端跟输入端是完“断路”隔离的,这样就有效的对变压器的输入端(电网供给的电源电压)起到了一个良好的过滤的作用。从而给用电设备提供了纯净的电源电压。

隔离变压器通用防触电防护措施如下:

一、安全电压

据欧姆定律,电压越高,电流也就越大。因此,可以把可能加在人身的电压限制在某一范围之内,使得在这种电压下,通过人体的电流不超过允许的范围。这一电压就叫做安全电压,也叫做安全特低电压。应当指出,任何情况下都不要把安全电压理解为绝对没有危险的电压。具有安全电压的设备属于Ⅲ类设备。

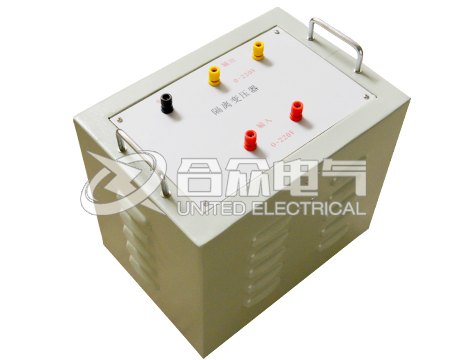

隔离变压器

(1)安全电压限值

限值为任何运行情况下,任何两导体问不可能出现的最高电压值。我国标准规定工频电压有效值的限值为50V、直流电压的限值为120V。一般情况下,人体允许电流可按摆脱电流考虑;在装有防止电击的速断保护装置的场合,人体允许电流可按30mA考虑。我国规定工频电压50V的限值是根据人体允许电流30mA和人体电阻1700Ω的条件确定的。

我国标准推荐:当接触面积大于1cm2、接触时间超过1s时,干燥环境中工频电压有效值的限值为33V、直流电压限值为70V;潮湿环境中工频电压有效值的限值为16V、直流电压限值为35V。

(2)安全电压额定值

我国规定工频有效值的额定值有42V、36V、24V、12V和6V。特别危险环境中使用的尹持电动工具应采用42V安全电压;有电击危险环境中使用的手持照明灯和局部照明灯应采用36V或24V安全电压;金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯应采用12V安全电压;水下作业等场所应采用6V安全电压。当电气设备采用24V以上安全电压时,必须采取直接接触电击的防护措施。
