常见发电机微机继电保护装置的配置要求

常见发电机继电保护配置,保护柜上应提供下述保护,但不限于此。

(1)发电机纵联差动保护,保护用于发电机定子绕组及其引出线相间短路故障的保护。保护应具有比率制动特性,电流互感器饱和不应引起误动,保护灵敏度大于2。保护瞬时动作于跳闸、停机、灭磁,动作时间不大于30ms。

横差保护,保护用于发电机定子绕组匝间及其相间短路故障的保护。该保护反映发电机定子并联绕组之间的不平衡电流。保护瞬时动作于跳闸、停机、灭磁。

负序过电流保护,保护用于发电机转子表面过热保护。反映发电机负序电流。保护第一时限跳主变110kV侧断路器,第二时限动作于发电机跳闸、停机、灭磁。

(2)电流记忆低电压过电流保护,作为发变组的后备保护,第一时限跳主变110kV侧断路器,第二时限动作于发电机跳闸、停机、灭磁。

(3)失磁保护,保护用于发电机励磁电流异常下降和完全失磁故障的保护、保护检测静稳边界,转子电压、定子电流等,应保证在外部短路,系统振荡以及电压回路断线等情况下防止保护误动作。失磁保护带时限动作于发电机跳闸、停机、灭磁。

(4)定子过电压保护,保护用于发电机定子过电压故障的保护,保护带延时动作于跳闸、停机、灭磁。

(5)励磁变压器过电流保护,保护用于保护励磁变压器绕组及高低压侧引线相间短路故障,保护延时动作于发电机断路器跳闸、停机、灭磁。

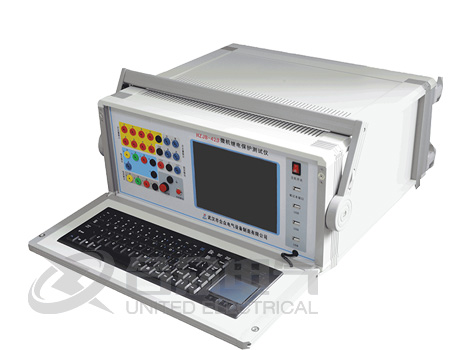

微机继电保护装置

(6)高周切机,保护用于保护系统频率过高,保护延时动作于发电机断路器跳闸、停机、灭磁。

(7)定子一点接地保护,保护用于发电机定子绕组及其引出线接地故障的保护。该保护应能对100%定子绕组接地故障构成保护。保护延时动作于报警。

(8)转子一点接地保护,保护用于发电机励磁回路一点接地的保护,保护带时限动作于报警。

(9)转子两点接地保护,保护用于发电机励磁回路两点接地的保护,保护延时动作于发电机断路器跳闸、停机、灭磁。

(10)过负荷保护,保护用于发电机过载运行,保护延时动作于报警。

(11)电压互感器、电流互感器断线,装置用于检测保护用电压互感器一次侧或二次侧断线(包括熔断器熔断)和电流互感器二次侧开路,其动作于报警,同时闭锁可能造成误动作的保护,如差动保护、失磁保护等。
