多倍频电压发生器的安全操作说明

1、使用前请先检查各控制开关、旋钮、显示器是否完备。

2、先将电源开关切换至OFF档。

3、为确保设备安全,请接上电源前,重新确定输入电压是否正确。

4、开启电源开关,约在3~5秒后,电源内部交流接触器吸合,按一下启动按钮,输出指示灯亮,此时电源有电压输出。再按一下启动按钮,输出指示灯灭,此时电源停止输出。

5、调整输出频率:可任意将频率选择开关切至任意一档,不必开关电源,固定档上指示频率,即是输出频率,欲微调频率,需将固定档切至最右边,再调整微调钮即可。

例:欲得到频率为52Hz,则先将选择开关切至VAR,再以微调开关,调至显示器上出现52HZ即可。

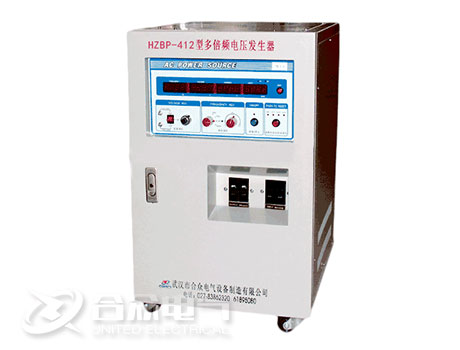

多倍频电压发生器

6、标准电压调整:将三档式电压切换开关切至中间,再旋转右边之十转微调钮,即可得到您所期望的电压。

7、高标准电压调整:将三档式电压切换开关切至上方,以小一字型螺丝起子,调整左边上方之微调钮,即可得到上限之电压。

8、低标准电压调整:将三档式电压切换开关切至下方,以小一字型螺丝起子,调整左边下方之微调钮,即可得到下限之电压。

例:欲测试标准电压为220V±15%之机件。先计算最高电压220V X 1.15=253V再计算最低电压220V X 0.85=187V

A、将三档式电压切换开关切至中间,再旋转右边之十转微调钮,调至电压显示为220V即可。

B、将三档式电压切换开关切至上方,以小一字型螺丝起子,调整 左边上方之微调钮,调至电压显示为253V即可。

C、将三档式电压切换开关切至下方,以小一字型螺丝起子,调整左边下方之微调钮,调至电压显示为187V即可。

D、调整后即可测试该机件,只要拨动三档式开关即可轻而易举的测试该机件在187V~253V,及220V时的各项功能的差异性,

9、将负载接上端子盘,按一下启动按钮,输出指示灯亮,即可顺利获得各项功能显示器上所显示的值。

备注(一):本机附有过流、过载、过热及短路保护装置,在过流、过载、过热或短路时,保护电路立刻切断输出电源,蜂鸣器有警报声,此时请先将负载关闭,再按重置开关(RESET),警报声停止后输出电压开始供给,检查负载状况,确认无异常,再重新开启负载开关。

备注(二):注意!如需作220V/110V电压切换时(在门板内部),请先将负载关闭后再行切换,以确保设备安全。

备注(三):注意!如需400Hz频率或解除400Hz频率,请先将负载关闭后再行切换。
