SF6气体湿度检测方法及检测注意事项

  SF6气体湿度的测量目前主要有四种方法:质量法、电解法、冷镜露点法和阻容法。前三种方法是IEC和国标推荐的方法,见IEC60376《电气设备中六氟化硫的技术规范》、GB/T5832.1-2003《气体湿度的测定电解法》和GB/T 5832.2-2008《气体中微量水分的测定第2部分,露点法》,质量法只适合于湿度仲裁,阻容法是近期才发展的新的测试方法。

  1、质量法测量气体湿度。质量法测量SF6气体湿度是应用高氯酸镁吸收气体中的水分,在通过一定量的SF6气体后,称量恒重后的高氯酸镁增量。计算SF6气体的湿度质量比。

  2、冷镜露点测量湿度。根据露点温度的定义,用等压冷却的方法使气体中水蒸气冷却至凝聚相出现,或通过控制冷面的温度,使气体中的水蒸气与水(或冰)的平展表面呈热力学相平衡状态。准确测量此时的温度,即为该气体的露点温度,测量气体露点温度的仪器叫做冷镜露点仪(简称露点仪),露点仪的主要检测部件是冷凝镜(测量镜)。

  3、电解法测量气体湿度。电解法是采用库伦电解原理来测量气体中的微量水分(0~1000PPmV),原理是通过被测气体流经一个特殊结构的电解池,被测气体中所含的水分被池内作为稀湿剂P2O5膜层吸收,并全部被电解,当吸收和电解过程达到平衡时,电解电流正比于气体中的水含量。

  4、氧化铝阻容测量湿度。氧化铝阻容露点仪是根据水蒸气与氧化铝的电容量变化关系而设计的,氧化铝传感器由铝基体、氧化铝和金膜组成。将铝丝或铝片放在酸性水溶液中,通过交流氧化即成具有与湿度相关的氧化铝薄膜,湿度与氧化铝的阻容量呈相关变化。通过测量阻容变化的湿度测试仪器称为阻容露点仪。

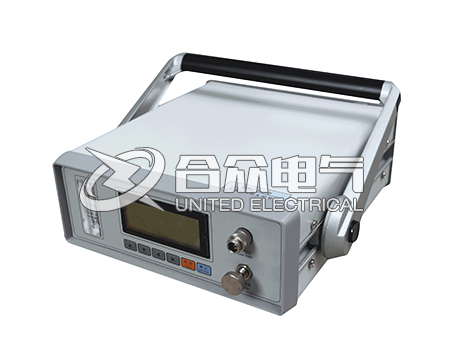

SF6微水测试仪

  如何才能更准确地测量SF6气体湿度,需要注意的事项:

  1、测量管道和接头等部件质量良好.处理合格。推荐采用不锈钢管道,也可采用聚四氟乙烯制作的测量管道。另外,要保持所有部件清洁干燥,减少测试误差。

  2、正确选择测量仪器,保证仪器处于良好状态。除正确保管仪器外.应定期进行校验,一般每年校验一次。

  3、SF6气体微水测试仪与SF6设备之间的管路连接应密闭不漏。

  4、应采用合适的测量方法。如采用露点法的仪器。推荐取样气体的压力为0.1MPa时进行测量。

  5、宜在晴好天气进行测量,以免空气中过多的水蒸气影响测量准确性。

  6、环境温度对测量气体湿度也有相当大的影响,建议每次测量时的温度相近.以利于比较。测量时的环境温度在20℃左右为好,并在报告中注明测试温度。

  7、断路器充气后一般应稳定48h后再进行测量。
