兆欧表正确测试对地绝缘电阻的正确方法

  兆欧表摇测电气设备的对地绝缘电阻时,其正确接线应该是:“E”端接地,“L"端接被测设备。这里所说的接地,当然是指被测物接地的外壳。

  由兆欧表原理可知,其“E”端接发电机正极,“L"端接测量线圈,而屏蔽端子”G“接发电机的负极。当摇表按正确接线测量被测设备对地的绝缘电阻时,绝缘表面泄漏电流经”G“,直接流回发电机负极,并不流过测量线圈,因而能起到屏蔽作用。

  另外,一般兆欧表的“E”端子及其内部引线对外壳的绝缘水平比“L"端子要低一些,通常摇表是放在地上使用的。因此,“E"对外壳及表壳对地有一个绝缘电阻R,当采用正确接线时,R是被短路的,不会带来测量误差。但如果将引线接反,即“L"接地,使“E"对地的绝缘电阻R与被测绝缘电阻R并联,造成测量结果变小,特别是当”E"端绝缘电阻不符合要求时将会引起较大的误差。

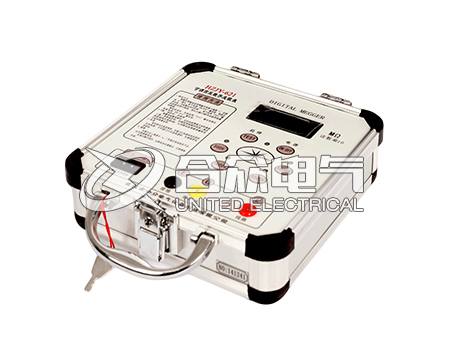

数字式兆欧表

  一般测量时,将被测绝缘电阻接在“E"、“L”间即可,精度测量或空气湿度较大时,兆欧表必须采用“L”接被测设备,“E”接地,“G”接屏蔽的正确接线。

  2、兆欧表的测量时引线不能绞在一起:

  用兆欧表测量电气设备的绝缘电阻时,为了减小测量误差,要求使用两条单独的引线。其主要原因是:兆欧表的电压较高,如果将两根引线绞在一起进行测量,当导线绝缘不良时,相当于在被测电气设备上并联了一只电阻,这样会严重影响测量的数据结果。

  3、兆欧表测绝缘电阻的摇测时间规定:

  用兆欧表测量绝缘电阻时,一般规定以摇测1分钟后的读数为准。因为在绝缘电阻上加直流电压后,流过绝缘电阻的电流随时间延长而逐渐减小,而绝缘电阻的直流电阻率是根据稳态传导电流确定的,并且不同材料的绝缘电阻,通过它的电流的衰减时间也不同。经试验证明,绝大多数绝缘材料上的电流经一分钟已趋于稳定,所以规定以加电压1分钟后的绝缘电阻值来确定绝缘体绝缘性能的好坏。
