变压器绝缘电阻不正常的原因分析

  变压器绝缘电阻下降或损坏的原因分析:

  1、变压器长期过载运行,绕组受高温作用而被烧焦,甚至绝缘脱落造成匝间或层间短路。

  2、线路发生短路保护失灵,导致变压器长时间承受大电流冲击,使绕组受到很大的电磁力而发生位移或变形,同时温度很快升高,导致绝缘损坏。

  3、变压器受潮或绝缘油含水分,或修理绕组时,绝缘漆没有浸透等,均会引起绝缘下降,甚至造成匝间短路。

  4、绕组接头和分接开关接触不良。

  5、变压器遭受雷击,而防雷装置不当或失败,使绕组经受强大电流冲击。

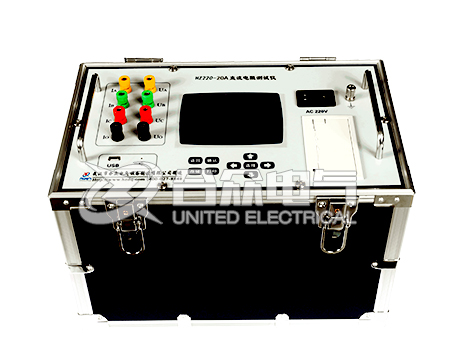

变压器直流电阻快速测试仪

  变压器绝缘电阻显示不正常的原因分析:

  1、当绝缘电阻为零时,可能是绕组之间或绕组与外壳有击穿现象,应解体检查绕组及绝缘。

  2、绝缘电阻较前一次测量值(经温度换算)低30%~40%,可能是绕组受潮。为此,可进一步用兆欧表测量吸收比R60/R15(施压后15s和60s的电阻R15和R60)。一般来说,对于60kV及以下的绕组,其吸收比R60/R15应≥1.2,110kV及以上的绕组,应≥1.3。否则可认为绕组受潮,应进行干燥处理。

  3绕组间及每相间的绝缘电阻不等。可能是套管损坏。此时,应拆除套管与绕组间的引线,单独测量绕组对油箱或套管对箱盖的绝缘电阻。
