使用兆欧表正确测量绝缘电阻的方法

  在用电过程中就存在着用电安全问题,在电器设备中,例如电机、电缆、家用电器等。它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。当受热和受潮时,绝缘材料便老化。其绝缘电阻便降低。从而造成电器设备漏电或短路事故的发生。为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。判断其绝缘程度是否满足设备需要。普通电阻的测量通常有低电压下测量和高电压下测量两种方式。而绝缘电阻由于一般数值较高(一般为兆欧级)。在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。  

  兆欧表也叫绝缘电阻表,它是测量绝缘电阻最常用的仪表,它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。兆欧表用于测量绝缘电阻即方便又可靠。但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。

数字兆欧表

  兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。使用前,首先要做好以下各种准备:

  (1)测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

  (2)对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

  (3)被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

  (4)测量前要检查兆欧表是否处于正常工作状态,主要检查其“ 0”和“∞”两点。即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。

  (5)兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

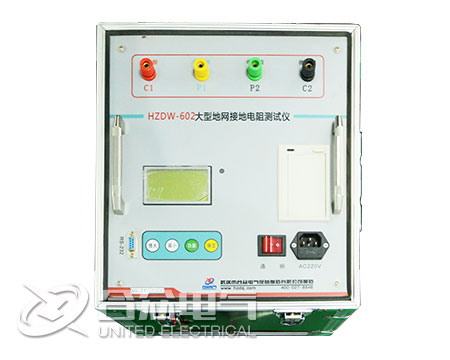

接地电阻测试仪

  做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。

  兆欧表的接线柱共有三个:一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端(也叫保护环),一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不在流过兆欧表的测量机构(动圈)。这样就从根本上消除了表面漏电流的影响,特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮“G”,因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与兆欧表的“G”端相连。
